ATOM FA-160 二次元調整戸車

引き戸の上下・左右の建付け調整が、戸を外さずにセットしたままドライバーでできる引き戸用調整戸車です。

FA-160調整戸車
FA-160 調整戸車

FA-1000
FA-1000

FA-160調整戸車用木口キャップ
FA用キャップ(木口を隠す)

FA-100-K 製品寸法図

ローラー

  • 戸を外さずにセットしたままの状態で、ドライバー1本で
    戸の上下・左右調整ができます。
    上下方向の調整=(出荷時セッティングより)上方向に5mm
    左右方向の調整=(出荷時セッティングより)左右方向に±1.5mm
  • 車輪は車径29mmでグリス封入、外装ケースは亜鉛合金製で
    重めの引戸に適したタイプです。
  • V型車輪の他、戸が外れにくいY型車輪も用意してあります。
    用途に合わせてお選びください。
用途 水回りを除く屋内木製建具
適応レール Y型:NYレール
V型:ツバ無しVレール、AVEDレール、AVYDレール
戸の対応重量 35kg以下(2個使用の場合)
添付品
(取付ねじ)
+ナベタッピンねじ4×50、1本
+サラタッピンねじ3.5×20、1本
品番 材質 入数 価格 購入数
FA-160-V 亜鉛合金
ポリアセタール
1 690円
FA-160-Y 1 690円
FA-1000-BV 66ナイロン複合材
ポリアセタール
1 430円
FA-1000-BY 1 430円

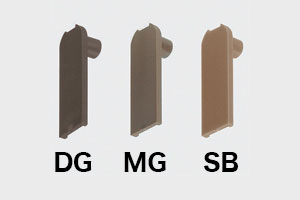

キャップ

  • 材質/66ナイロン複合材
品番 カラー 入数 価格 購入数
FA-100-K-DG DG 1 35円
FA-100-K-MG MG 1 35円
FA-100-K-SB SB 1 35円

FA-160-Y 製品寸法図 FA-160-V 製品寸法図

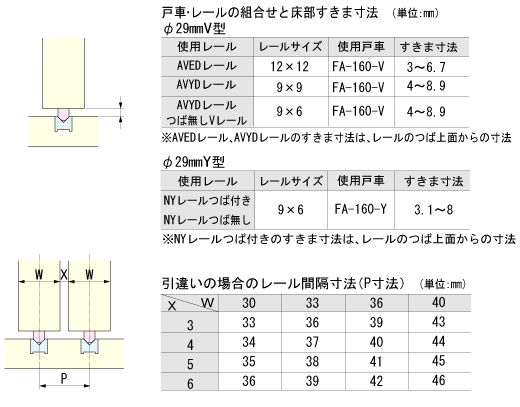

FA調整戸車 設計ガイド

FA調整戸車 設計ガイド

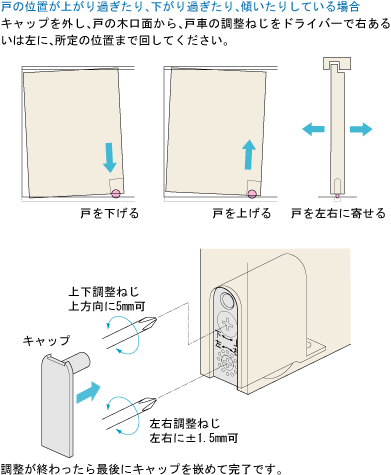

戸の調整方法

戸の調整方法
