エコキャッチ 引戸引き込み装置
外付けタイプ

表示価格は全て税込価格です。



【仕様】
室内用のVレール、Yレール式木製引戸に対応しています。
※もくせいビスセット品
※上吊り式引戸の場合は、戸車の種類で走行抵抗が大きく
  異なる場合があります。別途にご相談ください。
開扉力が700gf以下の扉に使用可能です。
使用温度範囲は0℃〜40℃です。
本体装置取付け後も約1kgfの力で扉が開けられます。
装置カバー色はシルバー、ゴールドの2色から選択できます。
20万回の耐久実験をクリアしました。
※戸袋式引戸には使用できません。
※鴨居に幕板が付いている納まりには使用できません。

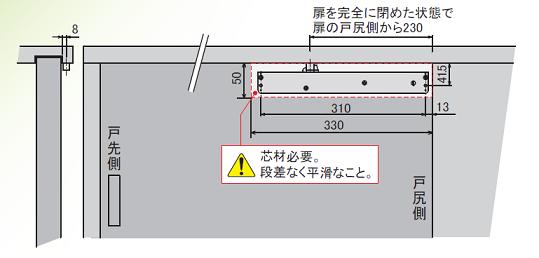

※鴨居の残り代が15mm以上必要です。(※図2)
本体装置 W326.5×H44×D23.4mm
当たり部品 φ12×H13
名称 材質 入り数
@ 本体装置 樹脂・他 1
A 本体カバー 樹脂・他 1
B 当たり部品 樹脂(黒色) 1
C 呼び径 5×30
十字穴付きトラスタッピンねじ
スチール
(ユニクロ)
2
D 呼び径 4×20
十字穴付きトラスタッピンねじ
スチール
(ジンクロ)
1



品番 個数 価格
ECK-07S シルバー 1 3,800円 セット
ECK-07G ゴールド 1 3,800円 セット



ご使用にあたっての確認事項
@ Vレール、Yレール式引戸で上部にも戸車がある場合は、
本体装置を戸先側にずらして、戸車のない位置で取り付けてください。

A 即在の跳ね返り防止部品が付いている場合は、
その部品を外してください。作動不良の原因になります。

記載されてない商品もお気軽に、メールでお問い合わせ下さい。
