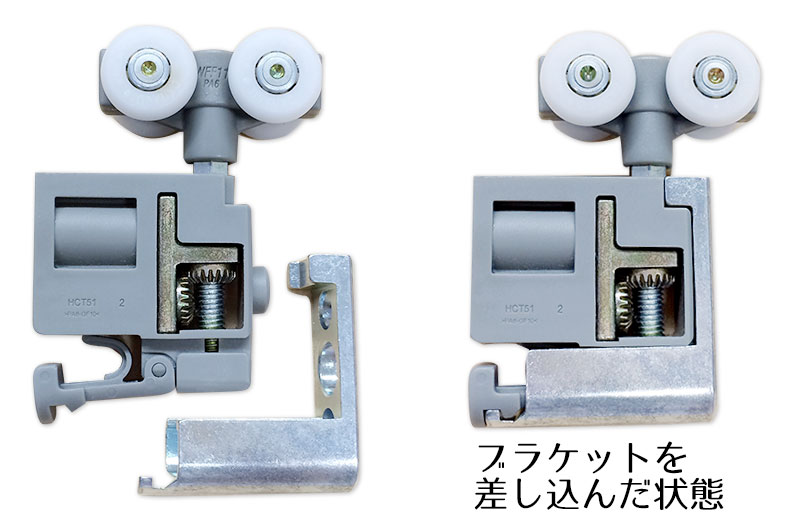

二次元調整機能付き引戸ローラーDWFG改良型(代替品) DHCT


※この寸法図の形状は代替品と一部形状が異なる部分がありますが寸法に違いはありません。

DWFGの代替品です。

本体材質 ケース・・・6ナイロン
ローラー・・・ポリアセタール
ブラケット・・・亜鉛ダイカスト
ストッパー・・・6ナイロン
※主要部分のみ掲載
調整値 上へ2mm、下へ10mm、左右±2mm
定格荷重 30kg/扉1枚
推奨扉厚 30〜40mm
付属部品 ブラケット取付ビス:
皿頭φ3.5×30タッピングビス×3本

施工手順説明はこちらをご確認ください。(PDF)

型番 入数 価格 購入数
DHCT 1 1820円

ダイヤス引戸ローラー部品 ストッパー中 MBN14

施工手順説明はこちらをご確認ください。(PDF)

型番 入数 価格 購入数
MBN14 1 240円

ダイヤス引戸ローラー部品 下ガイド WCM15

施工手順説明はこちらをご確認ください。(PDF)

型番 入数 価格 購入数
WCM15 1 115円
