LAMP  スライド丁番 H230 40カップ

表示価格は全て税込価格です。

取り付け方のページはこちら

■スライド丁番の説明■
まずは購入の際、キャッチ付、キャッチなし三点座、四点座を選んでいただきます。
設置図はページ下方にございます。

■キャッチとは■
スライド丁番「キャッチ」とは本体の首のところに付いたバネのことです。
見た目ではわからないのですが、扉がある程度閉まるとバタンと閉まるものが
「キャッチあり」
です、
「キャッチなし」を使用するのは、自動で閉まらない扉の時はもちろん、3個付けの時
「キャッチあり」三個だと力が強すぎるので真ん中のものを「キャッチなし」にしたりします。

■座金とは■(座金の寸法図はページ下方にございます。)
座金とは本体を取り付けるための金具です。
「三点座」「四点座」の違いはネジの取り付ける数です。
お好みで選ばれて結構です。
「三点座」はネジの数が少ないので大量に設置するときに
低コスト、低労働になります。
「四点座」「三点座」より頑丈に付きます。
■取付ビスは別売りです■

スライド丁番 H230 厚扉用

H230-26/C26-26T 全かぶせ  40カップ座金付
H230-26/C26-26T 入数 価格
200 53,500円
100 30,600円
1 340円
H230-26/C26-16T 半かぶせ  40カップ座金付
H230-26/C26-16T 入数 価格
200 57,700円
100 33,100円
1 370円
H230-26/C26-0T インセット  40カップ座金付
H230−26/C26-0T 入数 価格
200 60,500円
100 32,600円
1 385円

マウンティングプレート 230-P4W-30T+5
こちらの座金は、かぶせ量を5mm少なくできます。 入数 価格
1 83円
スライド丁番用ビス
入数 価格
十字穴付ニッケルメッキ
3.5X16
タッピングA型丸頭
50 100円
1200 1,550円

スライド丁番用キリ

スライド丁番用キリ 40カップ用
"R-STAR-M40 入数 価格
1 3,500円



座金三点座 マウンティングプレート 230-P4W-30T
座金四点座 マウンティングプレート 230-P6WT
230タイプは、この座金がつきます。スライド丁番は、座金込み価格です。

扉加工

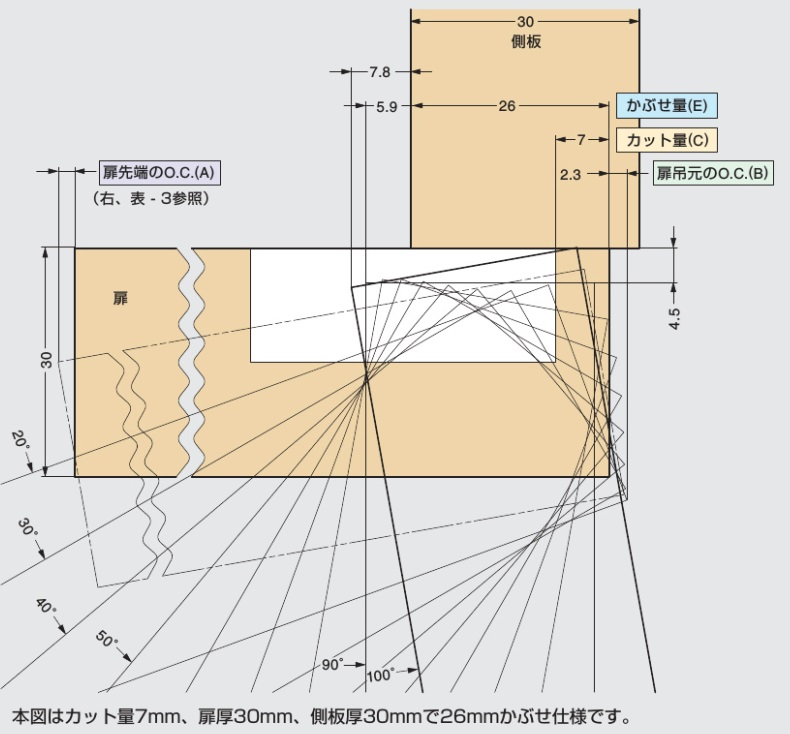

穴加工図 H230シリーズ(40パイ用) H230 全かぶせ

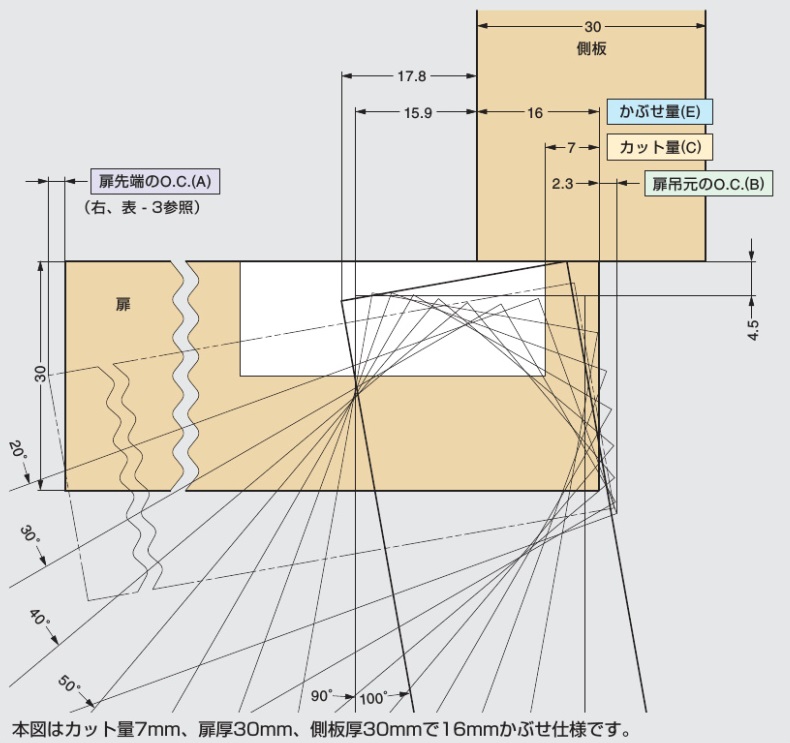

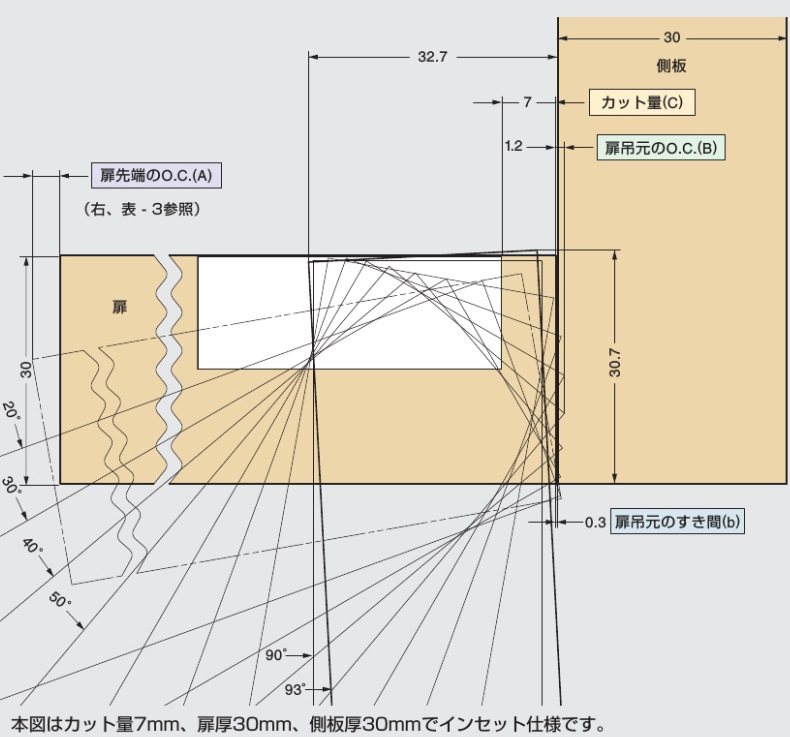

設置図 H230 半かぶせ 設置図 H230 インセット
