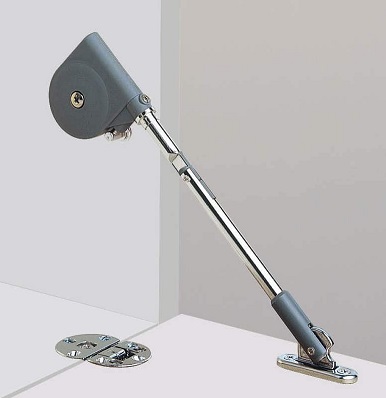

ＬＡＭＰ　ソフトダウンステー　
SDS-100型、SDS-C-100型

表示価格は全て税込価格です。

■特長
ラプコン機構を搭載したソフトダウンステーです。
ラプコン機構により手を離しても扉はソフトでスムーズな動作をします。
マウンティングプレート方式を採用しているので簡単に取り付けられます。
小型で場所をとらず、狭いスペースや小形家具にも適しています。
SDS型は左右兼用です。
SDS-C100(キャッチ付)には扉が閉じた状態を保持する
キャッチが組み込まれています。
SDS-100(キャッチなし)を使用する場合は、別にキャッチが必要です。
■その他
吊元丁番は一軸丁番(平丁番)またはドロップ丁番(SDH-001)が最適です。
■使用扉の大きさ
1個使いのとき(軸トルク)
扉高さ(m)/2 ×扉質量(kg)×9.8＝3.43～4.9N･m(35～50kgf･cm)
2個使いのとき、軸トルクは2倍となります。
■扉質量について
本製品の軸トルク機能を十分発揮するために、扉の質量(kg)は
計算式にて求めてください。
［左右2個使いの場合］
扉高さ(H)は同じで扉幅(L)が2倍となります。
(扉の重心は中心部)
■注意
本仕様において、開いた扉面に物を置いたり、扉面上で作業等をする場合は、
本ステー以外に扉を支える支柱、または補強材が必要です。

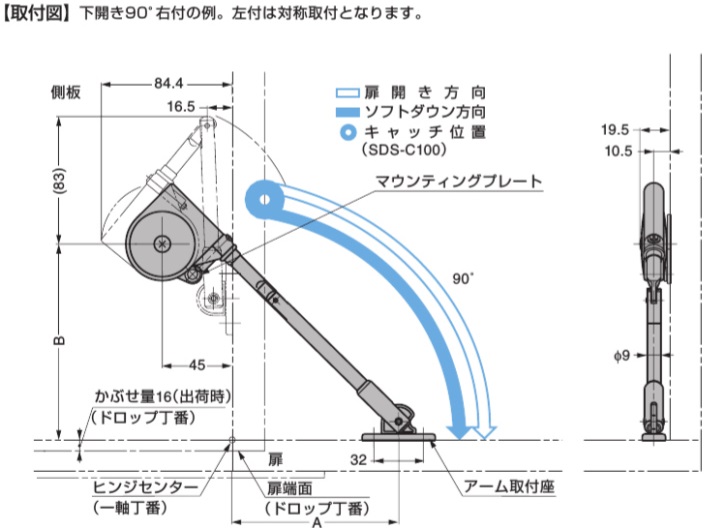

取り付けは必ず指定寸法を守って正しく行ってください。
間違った寸法で取り付けると扉が閉じなかったり所定角度に開かない等、
正しく機能しないだけでなく本品や丁番の破損の原因となります。
扉を開いた時、扉の上に物などを載せないでください。
ダンパーの作動方向に無理に扉を押さないでください。
本品や丁番の破損の原因となります。
製品の改良等により寸法・仕様が変わることがありますので、
詳細は現品にてご確認ください。

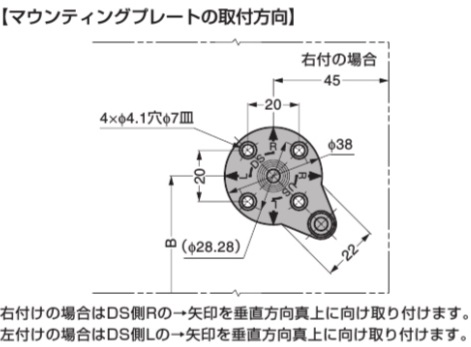

マウンティングプレート　SDS-A
付属品
● マウンティングプレート　SDS-A
● 十字穴付さらタッピング　3..5X14
■別売品
● ドロップ丁番　SDH-001

材質 ABS樹脂/鋼

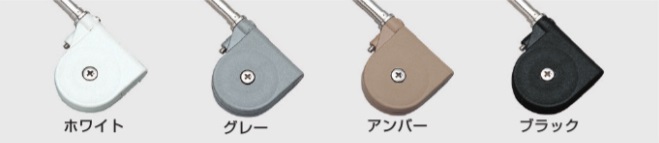

品名 キャッチ 色 入数 価格 購入数
SDS-100W なし ホワイト 1 1,530円 個
SDS-C100-W あり ホワイト 1 1,530円 個
SDS-100G なし グレー 1 1,530円 個
SDS-C100-G あり グレー 1 1,530円 個
SDS-100U なし アンバー 1 1,530円 個
SDS-C100-U あり アンバー 1 1,530円 個
SDS-C100-B あり ブラック 1 1,530円 個

材質 ABS樹脂/鋼
品名 キャッチ 色 入数 価格 購入数
SDS-100W 20 なし ホワイト 20 29,460円 個
SDS-C100-W 20 あり ホワイト 20 29,460円 個
SDS-100G 20 なし グレー 20 29,460円 個
SDS-C100-G 20 あり グレー 20 29,460円 個
SDS-100U 20 なし アンバー 20 29,460円 個
SDS-C100-U 20 あり アンバー 20 29,460円 個
SDS-C100-B 20 あり ブラック 20 29,460円 個
