【仕様バリエーション】

金具の使用場所

AFDシステム 標準AFD-2750-K

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 戸の上面に直付け可能な、上部吊り車です。
  • 掘込みが不要なため、薄い戸厚の設計が可能です。
引戸の総質量 30kg以下(引戸1枚)
引戸の厚さ 17mm以上

標準使用例

AFDシステム 標準AFD-2750-K

部品 1本引き 2本引違い
上部レール ①AFD-1500
①AFD-1300(掘込用ツバ付)
※どちらか選択
1本 2本
薄扉用吊り車 ②AFD-2750-K 2ヶ 4ヶ
下部ガイド ③FG-100S 1ヶ 2ヶ
下溝用ガイドレール ④FG-210 1本 2本

AFD-1500

AFD-1500

レール長さ:1820mm

材質 アルミ押出し材
仕上げ シルバー、アンバー、ホワイト
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
代引き不可
商品名 入数 価格 購入数
AFD-1500 シルバー 1 1,300円
AFD-1500 アンバー 1 1,400円
AFD-1500 ホワイト 1 1,870円

AFD-1300

AFD-1300

レール長さ:1820mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
代引き不可
商品名 入数 価格 購入数
AFD-1300 シルバー 1 1,300円
AFD-1300 アンバー 1 1,400円


木加工不要で、戸の上面にじかに取り付けることができます。戸を吊ったまま、専用スパナで殿上下調整を行えます。

※AFD-3100やAFD-3001は併用できません。

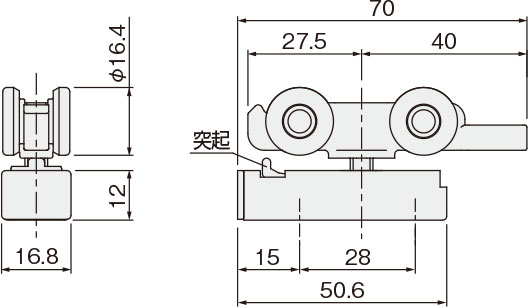

AFD-2750-K

AFD-2750用スパナ
材質:鋼、仕上げ:クロメート

ベアリング 金属ベアリング
材 質 本 体:PBT、鋼
カップ:鋼
車 輪:POM、鋼
仕上げ カップ:黒塗装
添付ねじ +皿タッピンねじ4×25 2本
商品名 入数 価格 購入数
AFD-2750-K 1 1,684円
AFD-2750用スパナ 1 155円


AFD-2750-K AFD-2750用スパナ

戸と接する部品が回転するため、戸の開閉をスムーズにします。
FG-210(下溝用ガイドレール)と組み合わせて使用します。
前後調整には専用工具AFD-600が必要になります。

FG100S

AFD-600
[材 質]鋼、[仕上げ]クロメート

材 質 鋼、SUS430、POM
仕上げ スズコバルトメッキ、白
添付品 +六角(対辺7)タッピングねじ4×16 2本
商品名 入数 価格 購入数
FG-100S 1 312円
専用工具AFD-600 1 115円

FG-100S AFD-600

FG-100S専用ガイドレールです。

FG-210
1000mm

FG-210

材 質 アルミ押出し材
仕上げ シルバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 穴数4
両端より30mm、約313mm間隔
商品名 入数 価格 購入数
FG-210 1 1,092円
