【仕様バリエーション】
- ATOM HRシステム 標準HR-292-Kはこちら
- ATOM HRシステム 直付け吊り車HR-275-Kはこちら
- ATOM HRシステム ソフトクローズ[FC-292-K-H]はこちら
- ATOM HRシステム 2wayソフトクローズ[FCX-292-K]はこちら
金具の使用場所
使用条件
- 一般住宅屋内用木製引戸(浴室には使用できません)
- 戸の上面に直付け可能な、上部吊り車です。
- 掘込みが不要なため、薄い戸厚の設計が可能です。
- ＋ドライバーで上下調整ができます。
| 引戸の総質量 | 30kg以下(引戸1枚) |
|---|---|
| 引戸の厚さ | 22mm以上 |
標準使用例
| 部品 | 1本引き | 2本引違い | |
|---|---|---|---|
| 上部レール | ①HR-150 ①HR-130 ※どちらか選択 |
1本 | 2本 |
| 直付け吊り車 | ②HR-275-K | 2ヶ | 4ヶ |
| キャッチ | ③HR-312 | 2ヶ | 4ヶ |
| 下部ガイド | ④FG-100S | 1ヶ | 2ヶ |
| 下溝用ガイドレール | ⑤FG-210 | 1本 | 2本 |
①上部レール HR-150
①上部レール HR-130

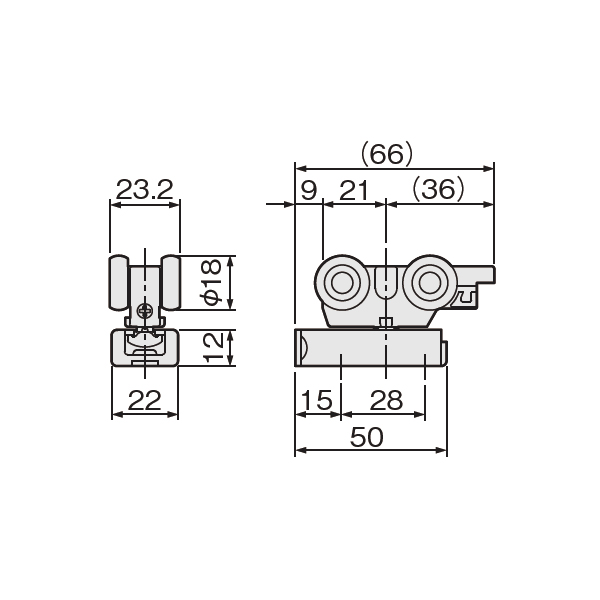

②直付け吊り車 HR-275-K
木加工不要で、戸の上面に直に取付けることができます。戸を吊ったまま、＋ドライバーで戸の上下調整ができます。
※HR-311は併用できません。

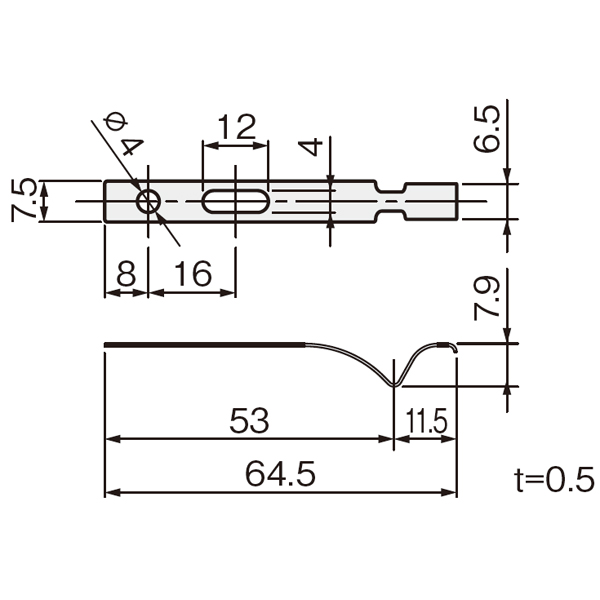

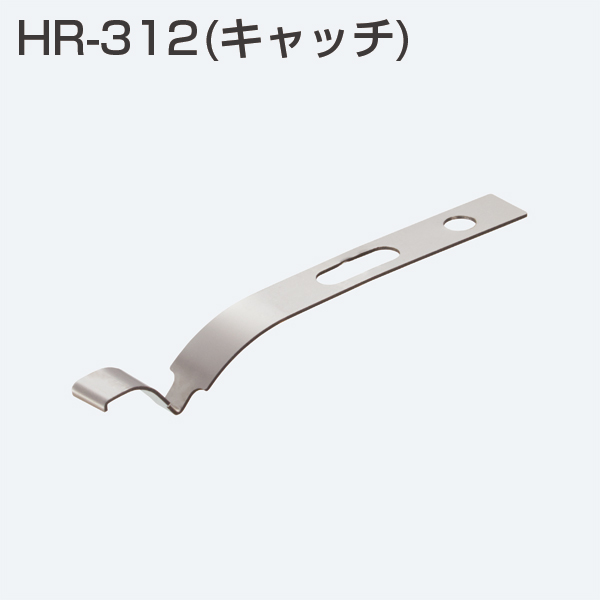

③キャッチ HR-312
HR-275-K専用キャッチです。レール取付け後に、後付けできます。
④下部ガイド FG-100S
戸と接する部品が回転するため、戸の開閉をスムーズにします。
FG-210(下溝用ガイドレール)と組み合わせて使用します。
前後調整には専用工具AFD-600が必要になります。
⑤下溝用ガイドレール FG-210 1000mm
FG-100S専用ガイドレールです。
