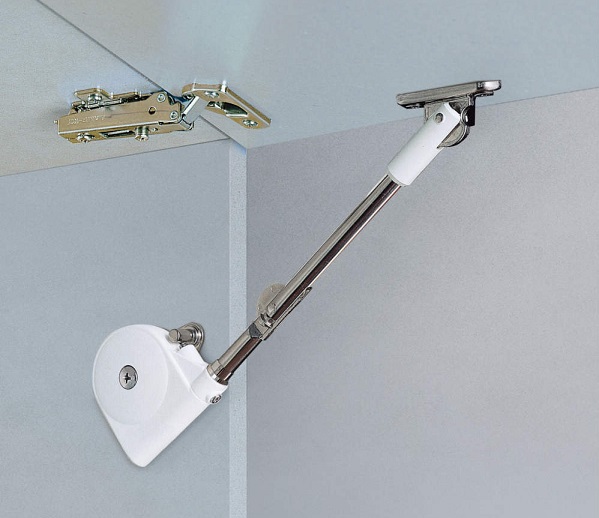

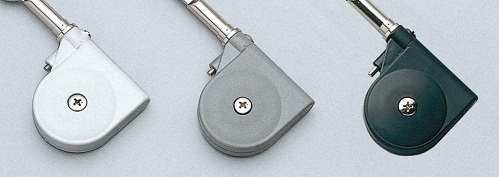

LAMP　ソフトダウンステー　SDS-C301N型

■特長
ラプコン機構を搭載したソフトダウンステーです。
ラプコン機構により手を離しても扉はソフトでスムーズな動作をします
小型で場所をとらず、狭いスペースや小形家具にも適しています
SDS型は左右兼用です。
扉を最大に開いた状態および閉じた状態を
保持するキャッチが組み込まれています。
吊元丁番がスライド丁番の場合はランプ印360-26/19Tを
使用してください。
吊元丁番は平丁番とスライド丁番が選べます。

■推奨扉
扉厚さはスライド丁番の場合は標準扉厚20mm、
一軸丁番の場合は最大扉厚20mmとなります。

■使用扉の大きさ
1個使いのとき(軸トルク)
扉高さ(m)/2 ×扉質量(kg)×9.8＝3.92～6.86N・m(40～70kgf・cm)
2個使いのとき、軸トルクは2倍となります。

■扉質量について
本製品の軸トルク機能を十分発揮するために、扉の質量(kg)は
計算式にて求めてください。
［左右2個使いの場合］
扉高さ(H)は同じで扉幅(L)が2倍となります。
(扉の重心は中心部)
［扉厚、扉の比重が異なる場合］
次式を満たす様に扉を設計してください。
1個使いのとき(軸トルク)
扉高さ(m)/2×扉質量(kg)×9.8=3.43～4.9N･m(35～50kgf･cm)
(SDS-C301Nは軸トルク3.92～6.86N･m(40～70kgf･cm))
左右2個使いのとき(軸トルク)
扉高さ(m)/2×扉質量(kg)×9.8=6.86～9.8N･m(70～100kgf･cm)
(SDS-C301Nは軸トルク7.84～13.72N･m(80～140kgf･cm))

■注意
一本使いの場合は軽い扉にお使いください。
扉を開くとき、開き角度90°以上に押し上げないでください。
また、閉じる際は、扉を手で持って無理に押し下げないでください。

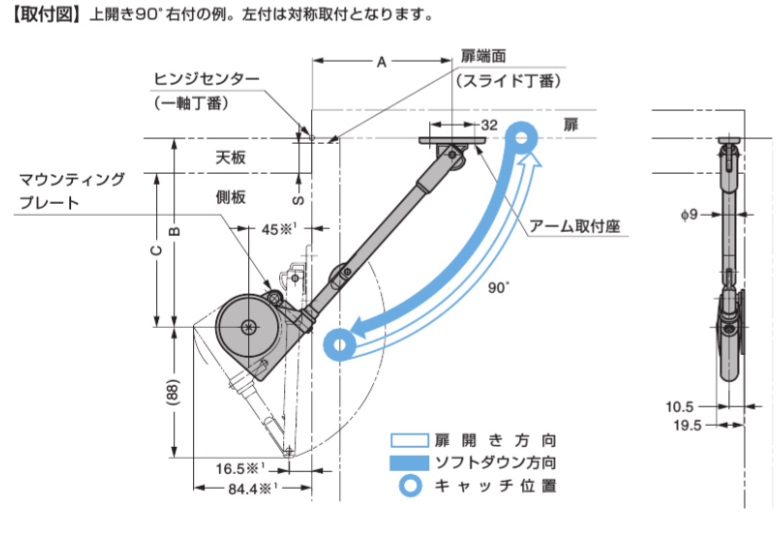

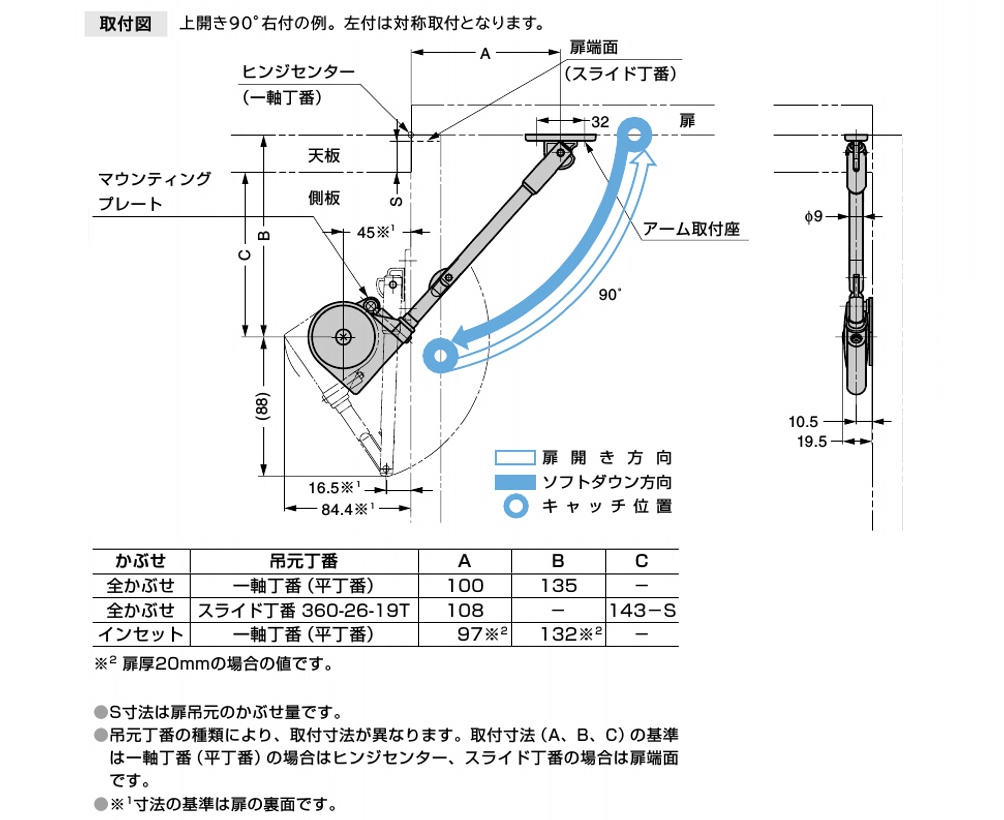

取り付けは必ず指定寸法を守って正しく行ってください。
間違った寸法で取り付けると扉が閉じなかったり所定角度に開かない等
正しく機能しないだけでなく本品や丁番の破損の原因となります。
扉を開いた時、扉の上に物などを載せないでください。
ダンパーの作動方向に無理に扉を押さないでください。
本品や丁番の破損の原因となります。
製品の改良等により寸法・仕様が変わることがありますので、
詳細は現品にてご確認ください。

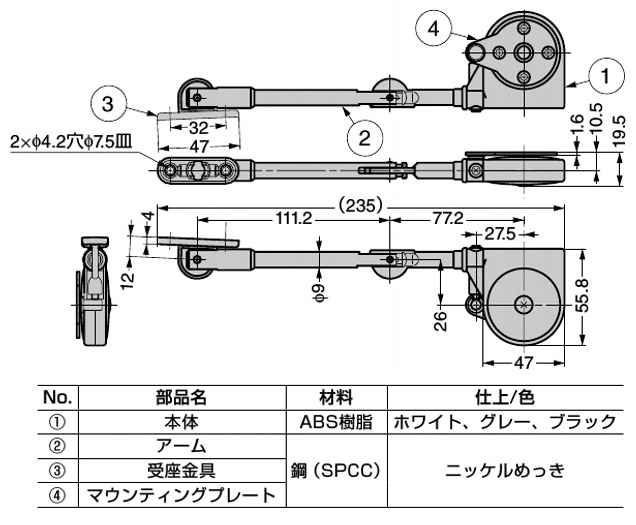

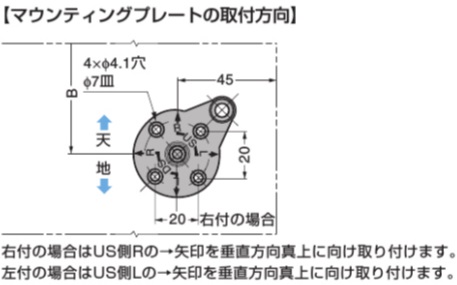

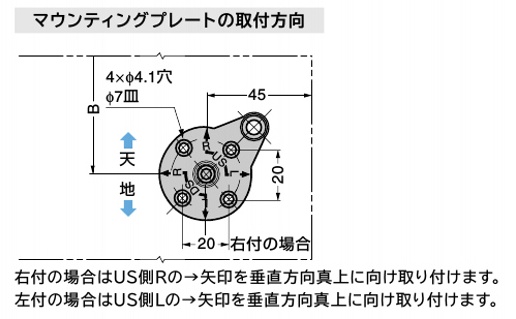

マウンティングプレート　SDS-A

付属品

●	マウンティングプレート　SDS-A

●	十字穴付さらタッピング　3..5X14

■別売品

●	スライド丁番　360-26-19T
