【仕様バリエーション】

• ATOM　HRシステム　標準HR-292-Kはこちら
• ATOM　HRシステム　直付け吊り車HR-275-Kはこちら
• ATOM　HRシステム　ソフトクローズ[FC-292-K-H]はこちら
• ATOM　HRシステム　2wayソフトクローズ[FCX-292-K]はこちら

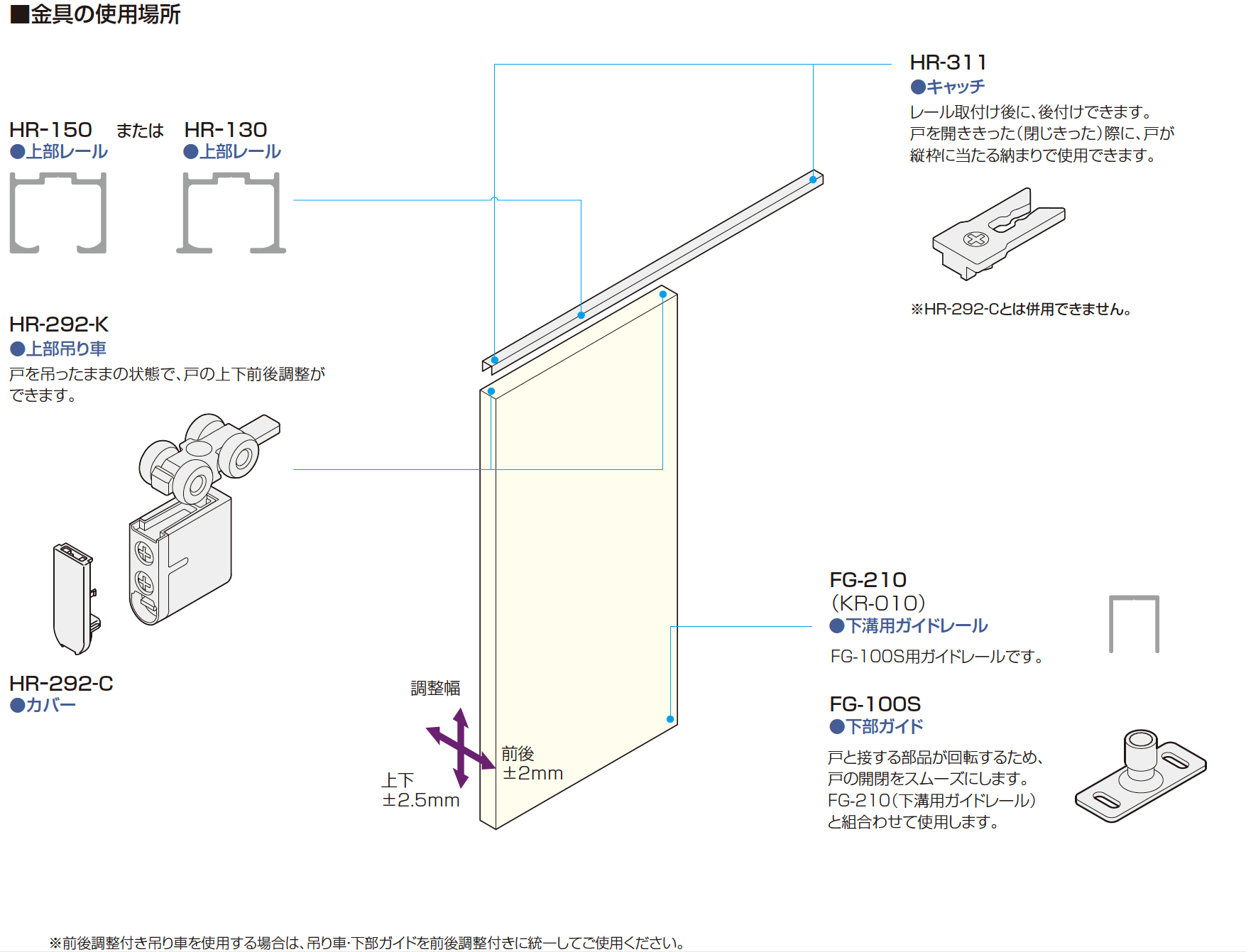

金具の使用場所

使用条件

• 一般住宅屋内用木製引戸(浴室には使用できません)
• HR SYSTEMのスタンダードなシリーズです。
• 上下前後調整機構、キャッチ対応です。

引戸の総質量	40kg以下(引戸1枚)
引戸の厚さ	24ｍｍ以上

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

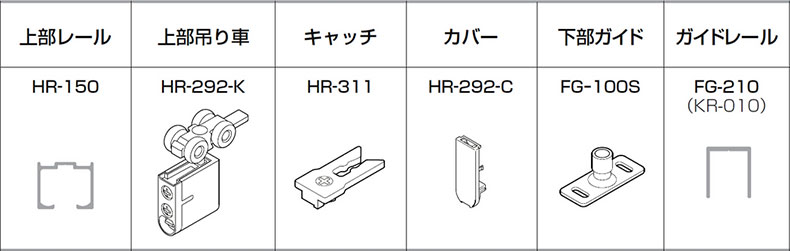

標準使用例

部品		1本引き		2本引違い
		A	B	A	B
上部レール ※どちらか選択	①HR-150 ①HR-130	1本	1本	2本	2本
上部吊り車(金属ベアリング入)	②HR-292-K	2ヶ	2ヶ	4ヶ	4ヶ
キャッチ	③HR-311	–	2ヶ	–	4ヶ
カバー	④HR-292-C	2ヶ	–	4ヶ	–
下部ガイド	⑤FG-100S	1ヶ	1ヶ	2ヶ	2ヶ
下溝用ガイドレール	⑥FG-210	1本	1本	2本	2本

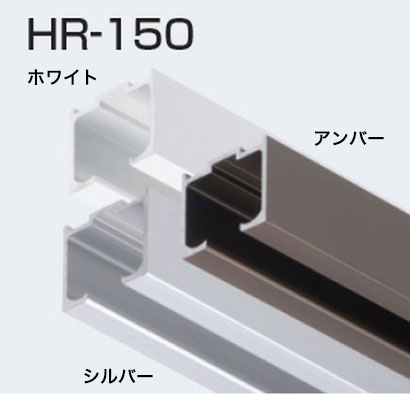

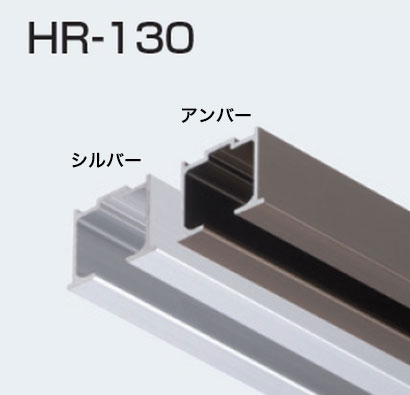

①上部レール　HR-150

レール長さ：1800mm

材質	アルミ押出し材
仕上げ	シルバー、アンバー、ホワイト
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

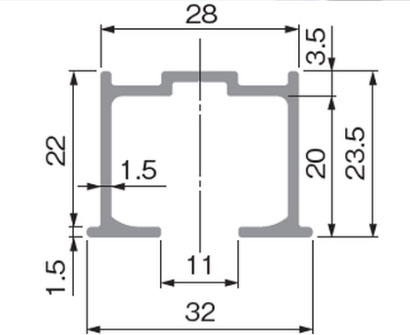

①上部レール　HR-130

レール長さ：1800mm

材質	アルミ押出し材
仕上げ	シルバー、アンバー
ねじ穴	φ5.5穴、φ7.5皿

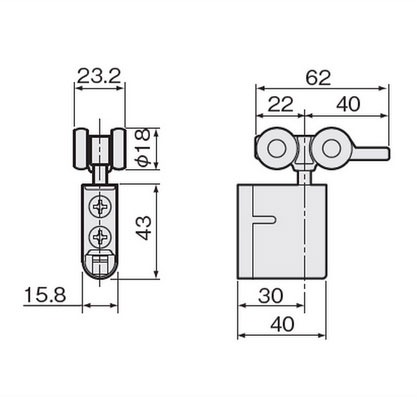

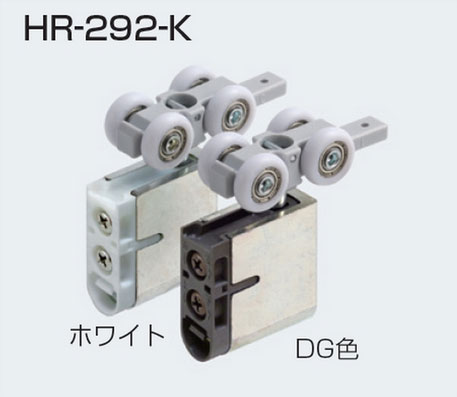

②上部吊り車(金属ベアリング入)　HR-292-K

戸を吊ったままの状態で、戸の上下前後調整ができます。

ベアリング	金属ベアリング
材　質	本　体：PA66、PBT、鋼 カップ：亜鉛合金 車　輪：POM、鋼
仕上げ	DG色、ホワイト
添付ねじ	+なべタッピンねじ 3.5×25　3本

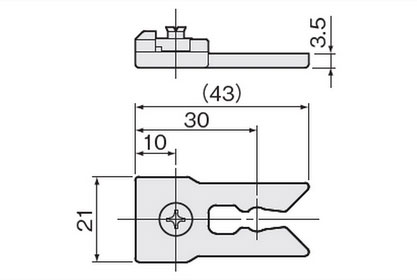

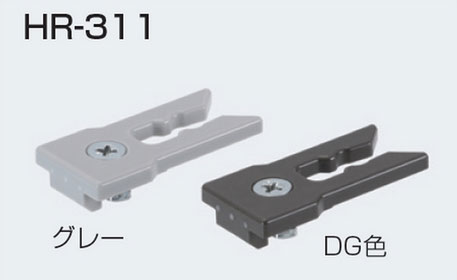

③キャッチ　HR-311(後付け可能)

レール取付け後に、後付けできます。戸を開ききった(閉じきった)際に、戸が縦枠に当たる納まりで使用できます。
左右引分の中央部に取付ける場合は、レールにHR-150を使用し、レール内ストッパーHR-375を併用してください。

材　質	POM
仕上げ	DG色、グレー

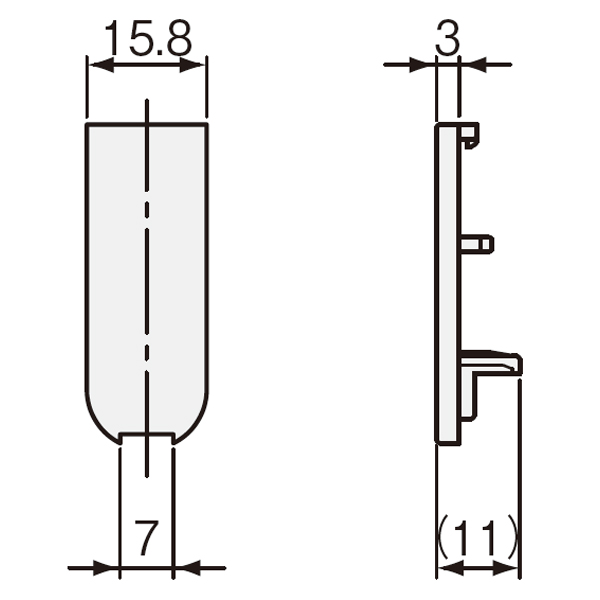

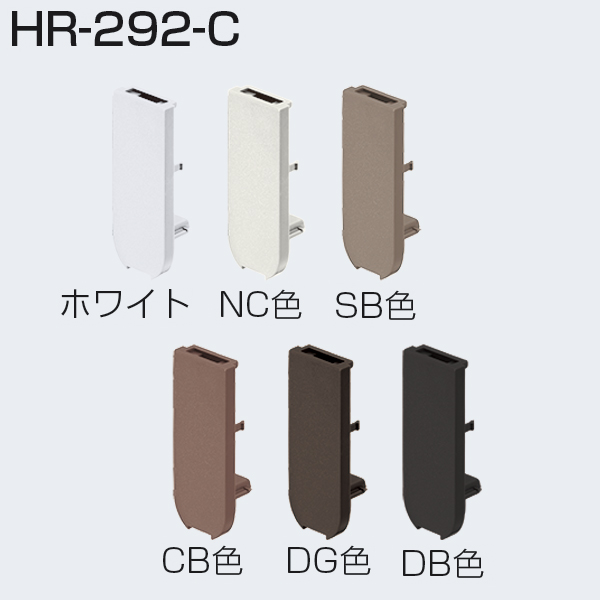

④HR-292-C(木口カバー)

材　質	ABS
仕上げ	DG色、ホワイト、NC色、SB色、CB色、DB色

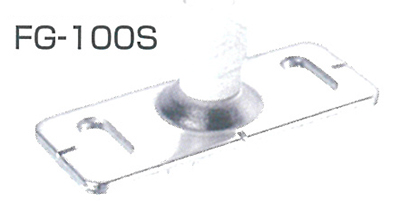

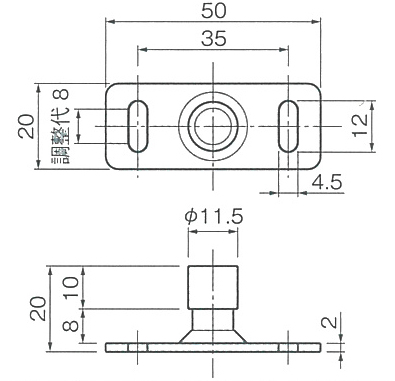

⑤下部ガイド　FG-100S

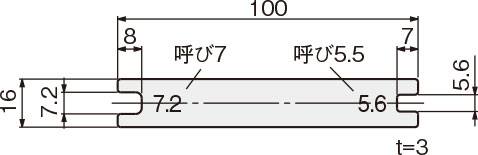

戸と接する部品が回転するため、戸の開閉をスムーズにします。 FG-210(下溝用ガイドレール)と組み合わせて使用します。 前後調整には専用工具AFD-600が必要になります。

材　質	鋼、SUS430、POM
仕上げ	スズコバルトメッキ、白
添付品	＋六角(対辺7)タッピングねじ4×16　2本

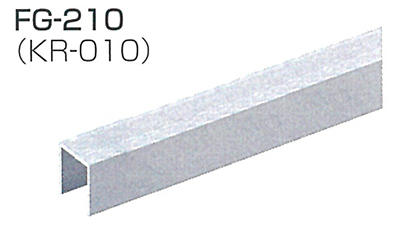

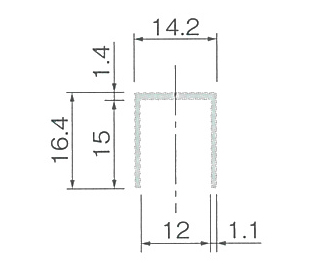

⑥下溝用ガイドレール　FG-210 1000mm

FG-100S専用ガイドレールです。

材　質	アルミ押出し材
仕上げ	シルバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	穴数4 両端より30mm、約313mm間隔
