ケージーパルテックパルスライド上吊式引戸 DOCタイプ

旧ダイヤス改良型上吊式引戸となっております

1つのクローザーで戸先と戸尻にソフトクローズ機能を発揮します。
引戸の締め残りがなく、お年寄りやお子様もスムーズに戸閉ができます。
両方向で戸がゆっくり閉り指詰防止効果を発揮します。
対応戸重は50kgです。
戸厚25～40m/m・クローズストローク60m/m・最小戸巾500m/m

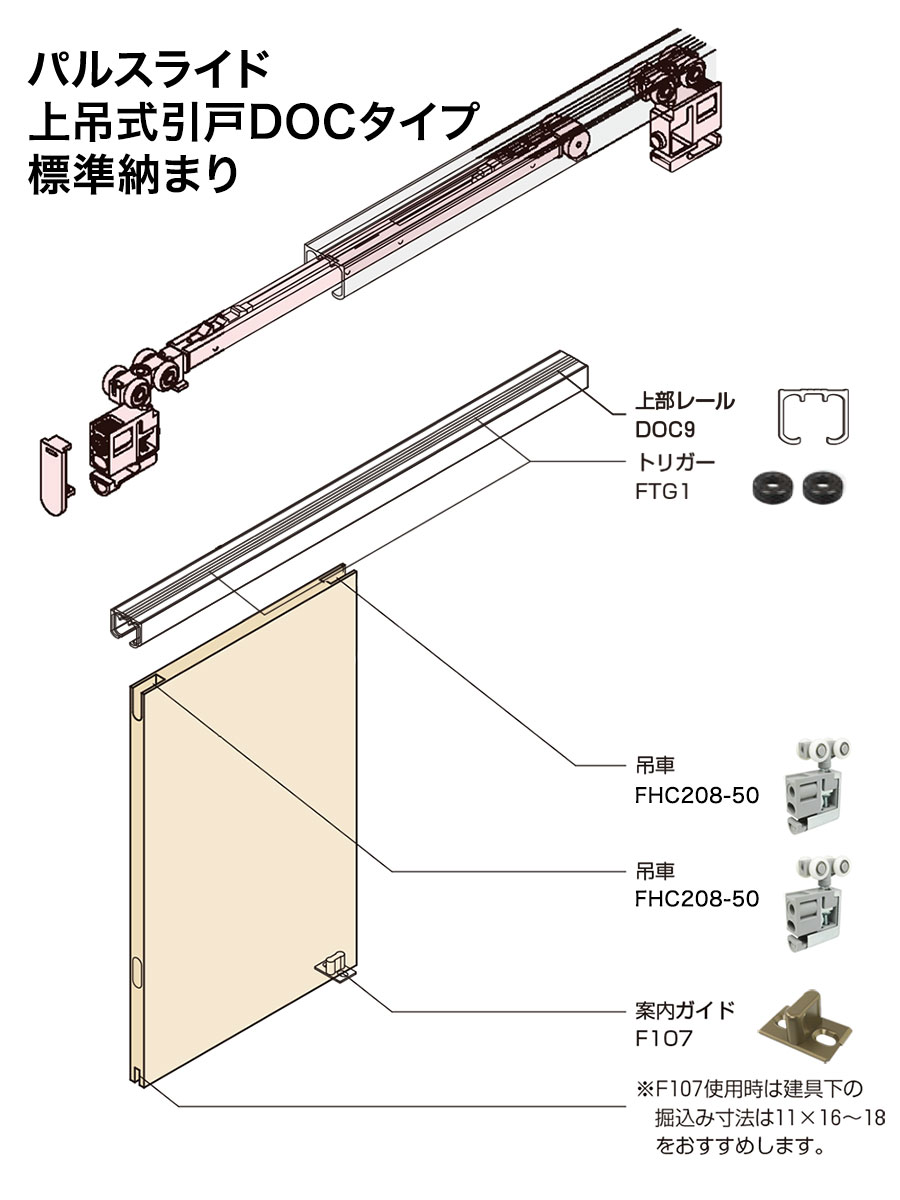

ケージーパルテックパルスライド上吊式引戸 DOCTYPE 標準納まり

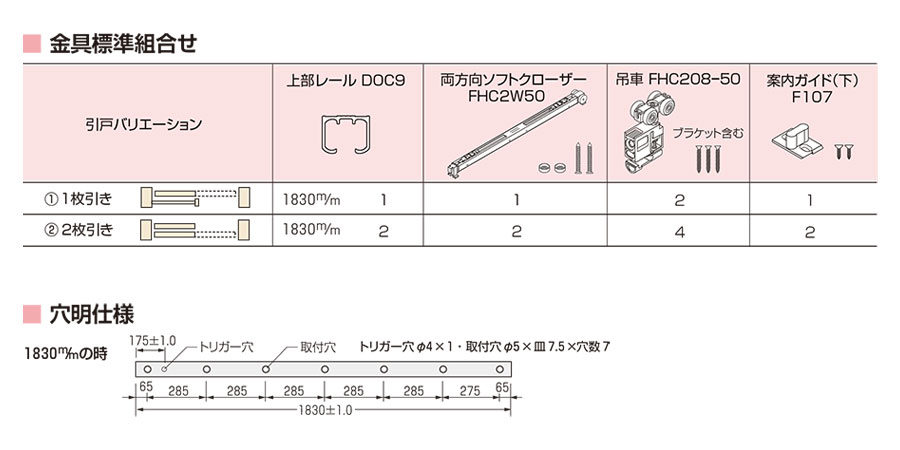

ケージーパルテックパルスライド上吊式引戸 DOCTYPE 金具標準組合せ・穴明仕様

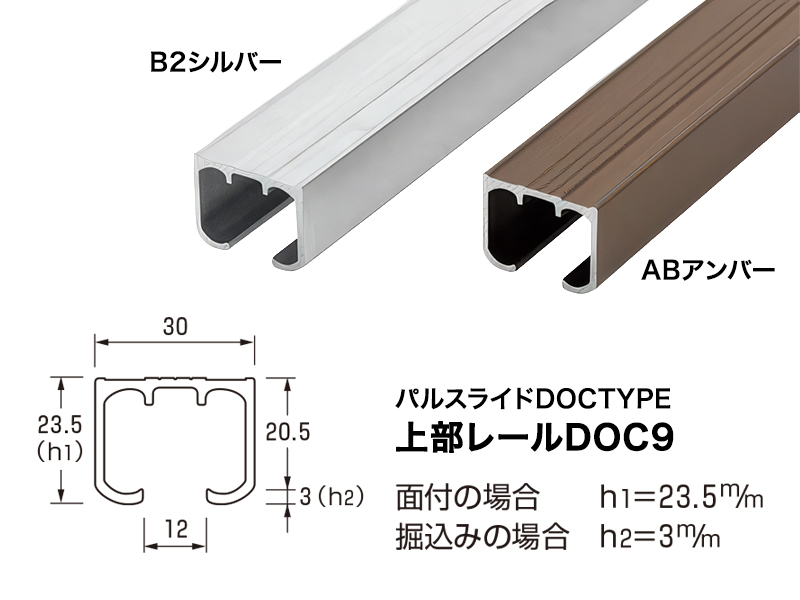

上部レール DOC9 1830mm 　ケージーパルテックパルスライド DOCタイプ

上部レールDOC9

金具標準組合せ・穴明仕様

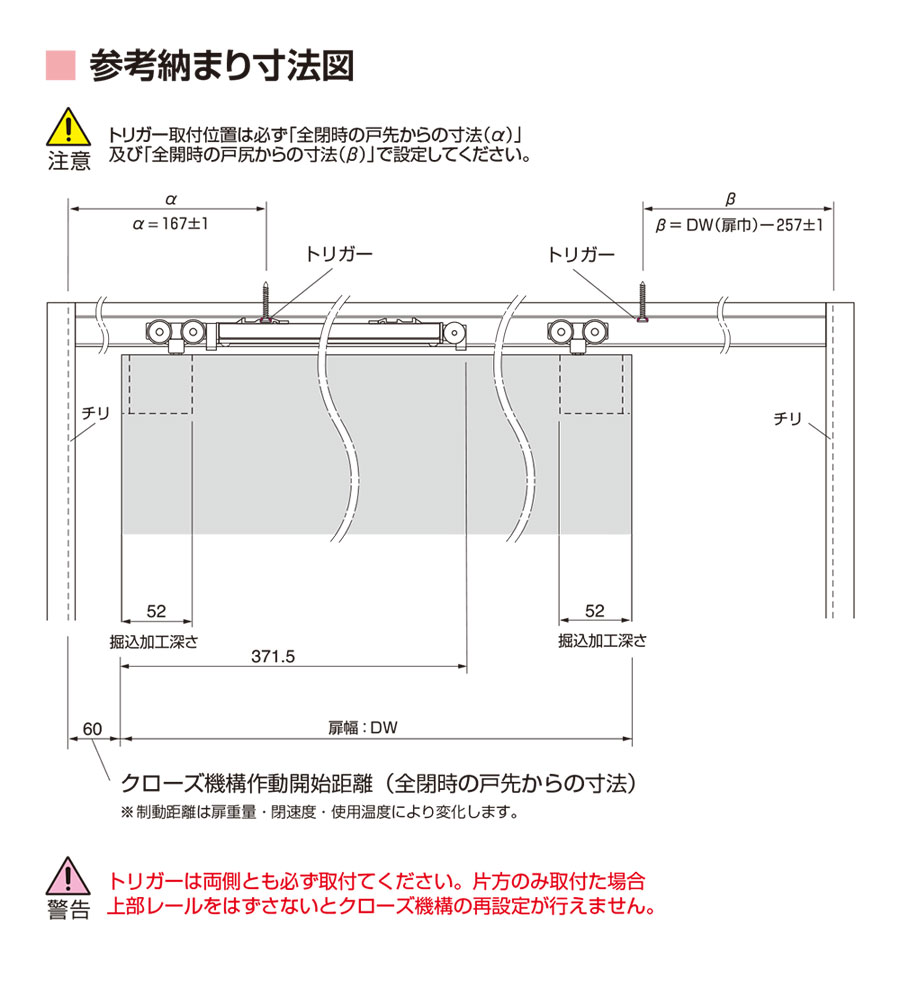

参考納まり寸法図

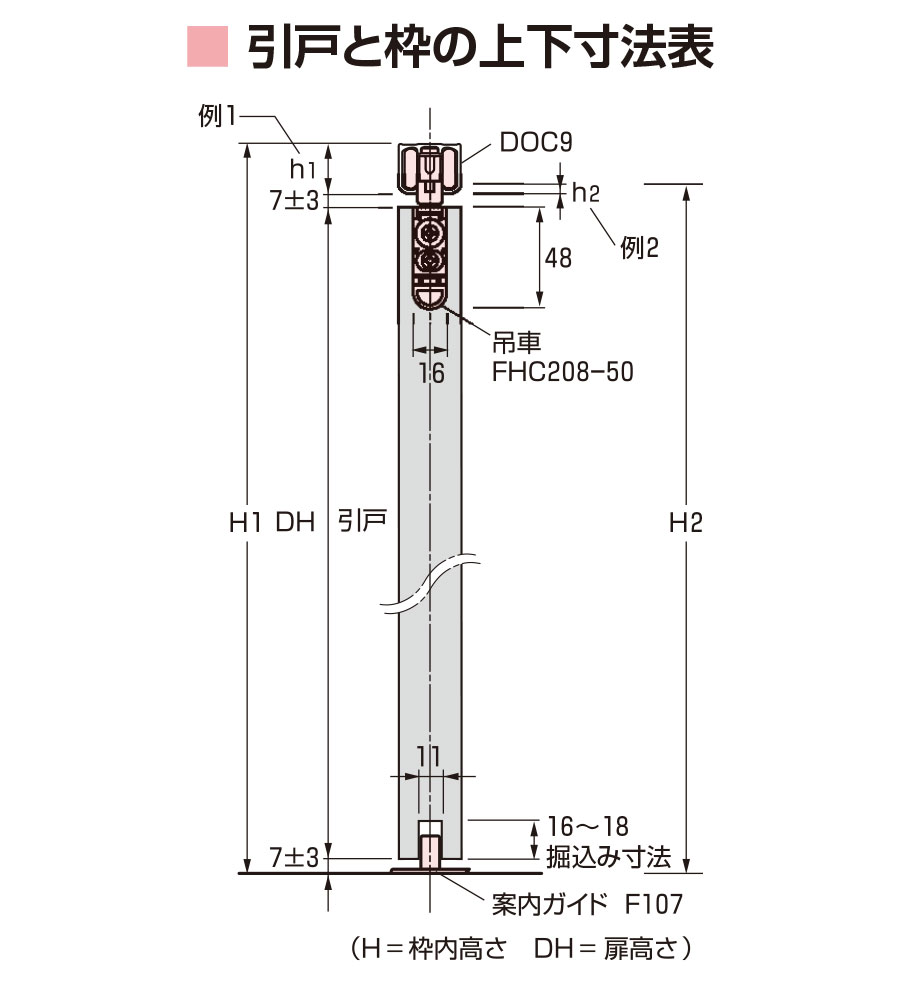

引戸と枠の上下寸法表

材質	A6063S-T5
用途	上部レール
長さ	1830mm
適応	50kg以下戸用
カラー	B2シルバー／ABアンバー

※レール取付下地は50kg戸に対応可能な強度が必要です。

長物商品の注意事項

品番	長さmm	カラー	入数価格購入数
上部レール DOC9-1380-B2	1830	B2シルバー	1本 3,340 日時指定・代引き不可
上部レール DOC9-1380-AB	1830	ABアンバー	1本 3,980 日時指定・代引き不可

両方向ソフトクローザー FHC2W50　パルスライド DOCタイプ

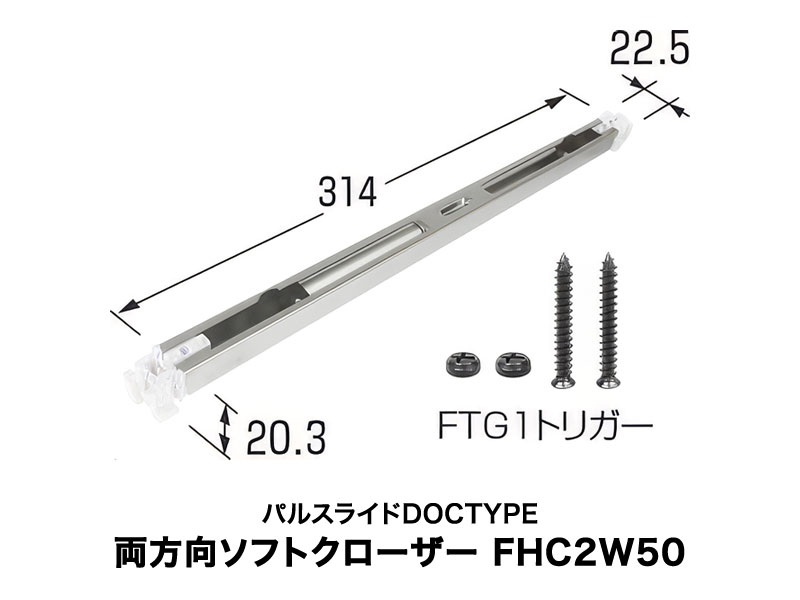

上吊戸両方向ソフトクローザー FHC2W50

金具標準組合せ・穴明仕様

参考納まり寸法図

引戸と枠の上下寸法表

材質	PA6・POM・SUS304
用途	引込み装置（戸重50kg以下）
付属品	FTF1トリガー2セット

品番	標準／オプション	入数価格購入数
両方向ソフトクローザー FHC2W50	標準品	1個 6,140

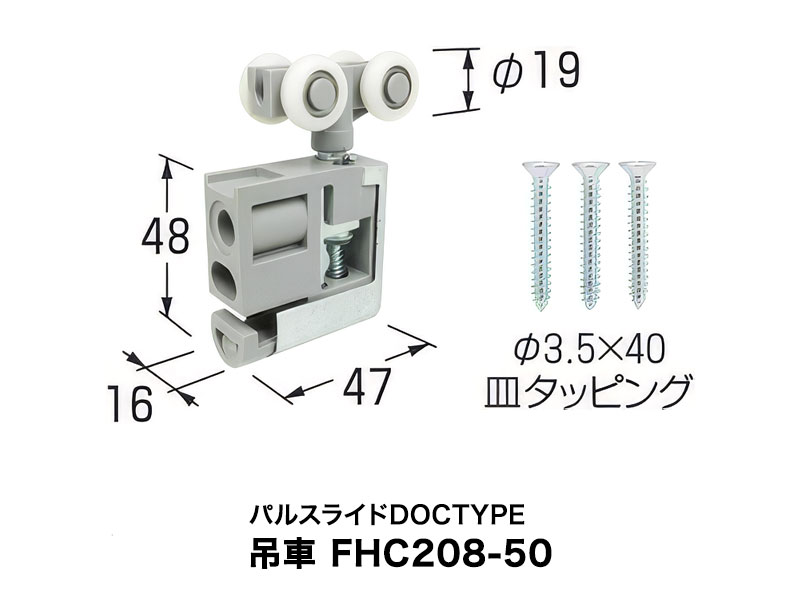

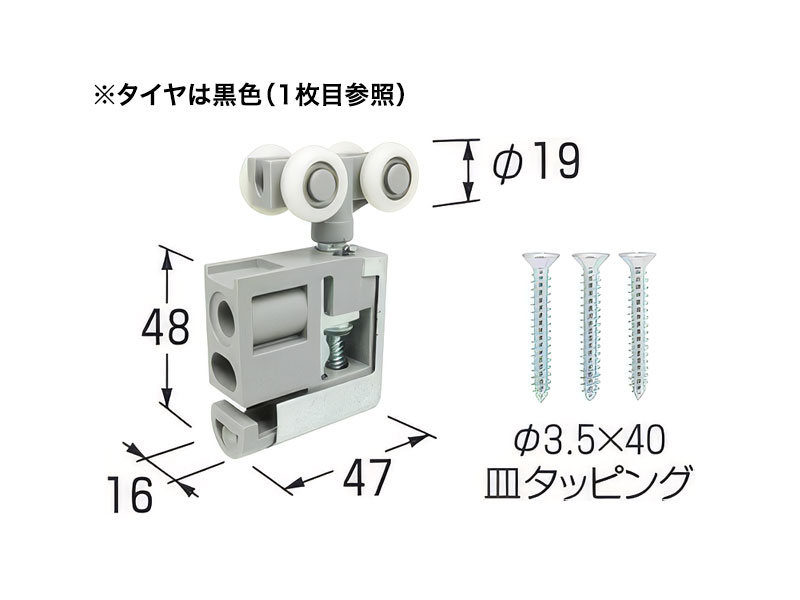

吊車 FHC208-50　パルスライド DOCタイプ

吊車 FHC208-50

金具標準組合せ・穴明仕様

参考納まり寸法図

引戸と枠の上下寸法表

材質	PA6・ZDC
用途	吊車（戸重50kg以下）
カラー	グレイ
付属品	ネジ（φ3.5×40皿タッピング）ブラケット

品番	標準／オプション	入数価格購入数
吊車 FHC208-50	標準品	1個 1,860

案内ガイドF107・F102・FKG050　パルスライド DOCタイプ

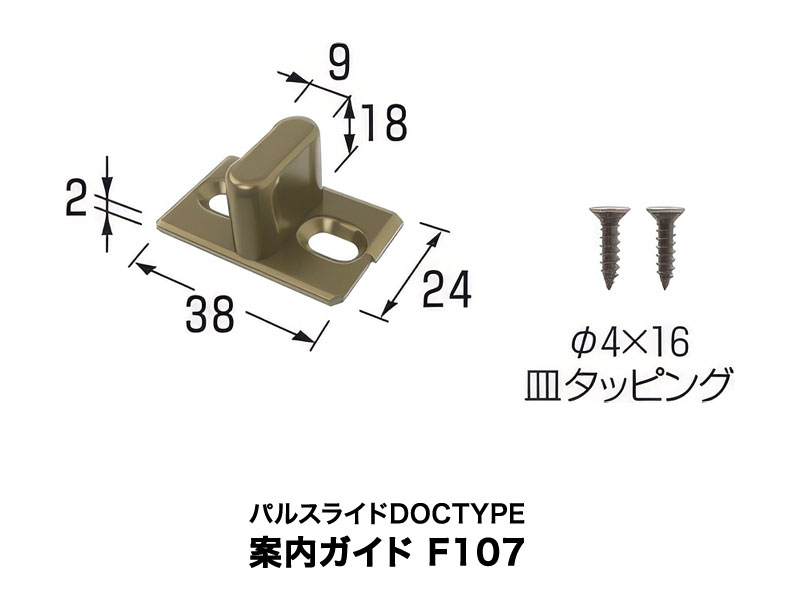

案内ガイド F107

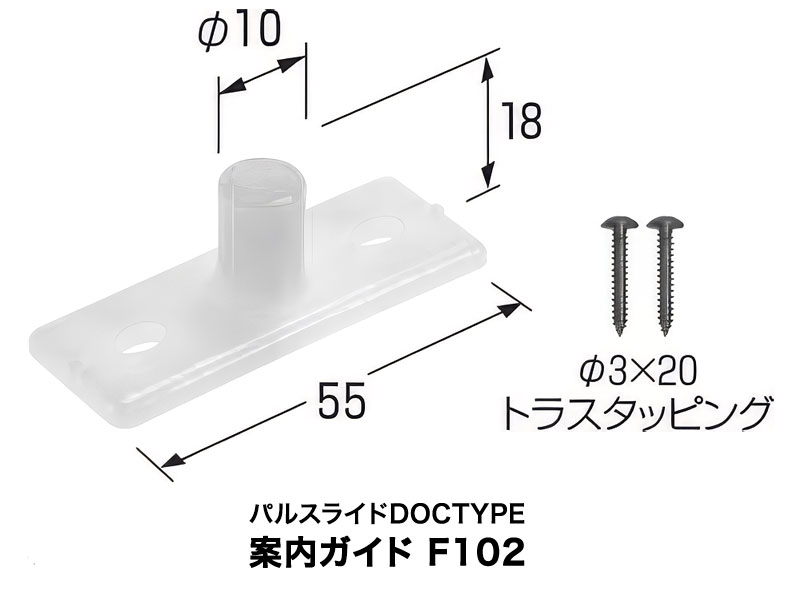

案内ガイド F102

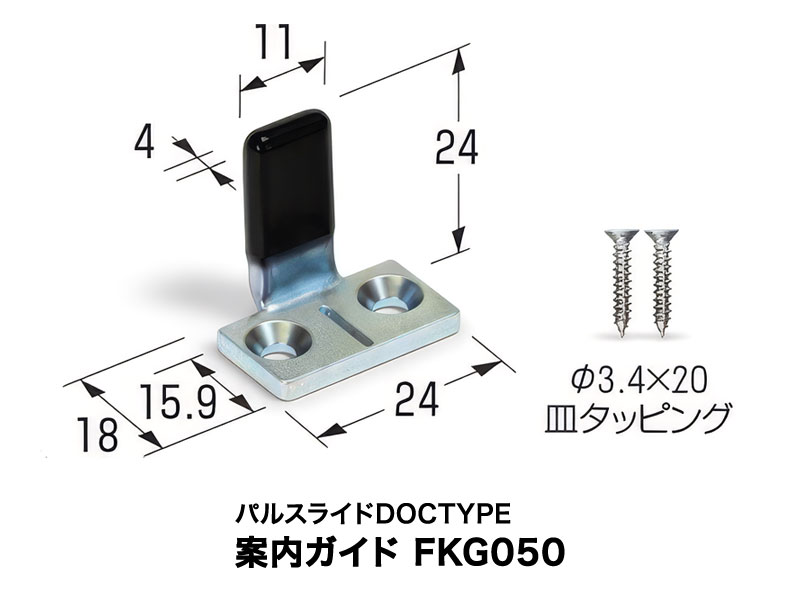

案内ガイド FKG050

金具標準組合せ・穴明仕様

参考納まり寸法図

引戸と枠の上下寸法表

材質	F107：ABS F102：ナイロン FKG050：スチールt=3.6ナイロン
用途	案内（下）
カラー	F107：BAアンバー F102：乳白色 FKG050：ユニクロメート
付属品	F107：ネジ（φ4×16皿タッピング） F102：ネジ（φ3×20トラスタッピング） FKG050：ネジ（φ3.5×20皿タッピング）

品番	標準／オプション	入数価格購入数
案内ガイド F107	標準品	1個 100
案内ガイド F102	オプション	1個 140
案内ガイド FKG050	オプション	1個 180

ストッパー WFKS1 　ケージーパルテックパルスライド DOCタイプ

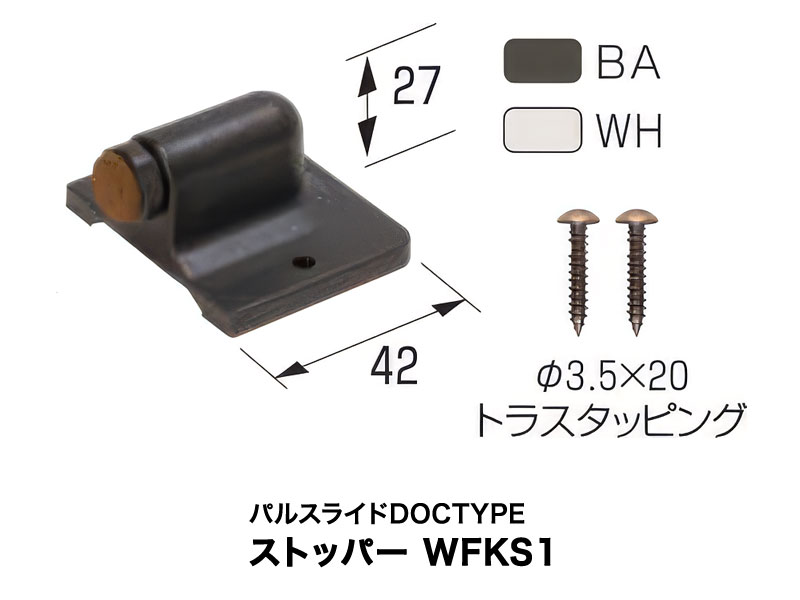

ストッパー WFKS1

材質	6ナイロン
用途	ストッパー（下）
長さ	1830mm
カラー	BAブラウンアンバー WHホワイト
付属品	ネジ（φ3.5×20トラスタッピング）

品番	標準／オプション	カラー	入数価格購入数
ストッパー WFKS1-BA	オプション	BAブラウンアンバー	1個 950
ストッパー WFKS1-WH	オプション	WHホワイト	1個 950

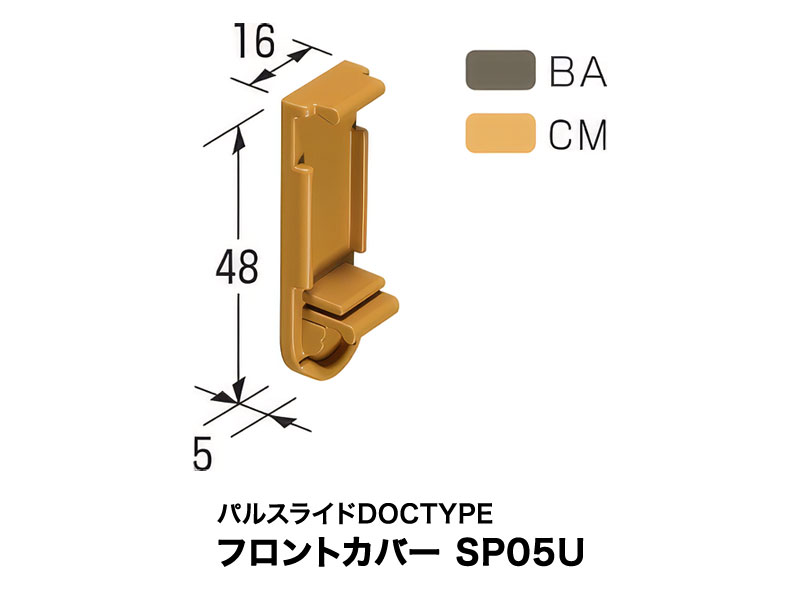

フロントカバー SP05U 　ケージーパルテックパルスライド DOCタイプ

フロントカバー SP05U

材質	PA6
用途	フロントカバー
カラー	BAブラウンアンバー CMキャメル

品番	標準／オプション	カラー	入数価格購入数
フロントカバー SP05U-BA	オプション	BAブラウンアンバー	1個 140
フロントカバー SP05U-CM	オプション	CMキャメル
