FD30-FSP スパナ

上ローラー、デュアルソフトクローザーの跳ね上がり防止ナットや吊ボルトの六角頭を回す際に使用します。

●材料　鋼
●仕上　有色クロメート処理(三価)

上キャッチ

扉を閉めた時に仮保持する引戸専用の上キャッチ。

●材料　鋼/ポリアセタール(POM)
●仕上　有色クロメート処理

下ガイド(ローラー付)

前後調整機構付きの下ガイド。

●材料　鋼/ポリアミド(PA)
●仕上　 有色クロメート処理
付属ねじ　 十字穴付皿タッピンねじ3.5×30　4本

上ローラー用化粧キャップ

上ローラー用の化粧キャップ。

●材料　ポリプロピレン（PP）

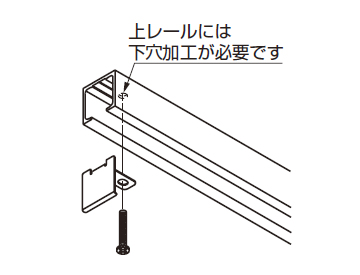

上レール用エンドプレート

FD30用上レールの端面を隠すカバー。
掘込取付時の上枠溝加工部端面を隠す際にも使用します。
※上レール端部のストッパーとしては使用できません。

●材料　鋼
●仕上　 アクリル焼付塗装
付属ねじ　 十字穴付なべタッピンねじ3 × 20

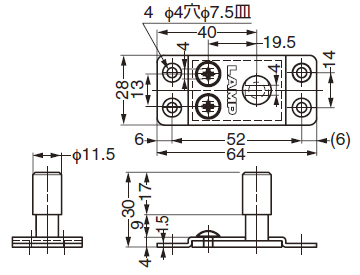

FD30-HBGH 下ガイドローラー付(軸長タイプ)

扉の下にスペースが欲しい場合に使用します。

●材料　ステンレス鋼/ポリアセタール（POM）
●仕上　 バレル研磨
付属ねじ　 十字穴付皿タッピンねじ3.5 × 30（ステンレス鋼）4 本

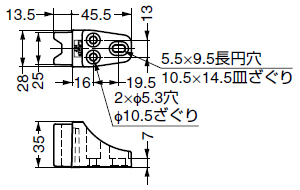

FD30-HTF 戸先振れ止め

扉を縦枠に当てない仕様の場合、床に取り付ける戸当り。

●材料　亜鉛合金/ ゴム
●仕上　シルバー塗装/ ブラック
付属ねじ　 十字穴付バインドタッピンねじ4 × 30　3 本

FD30-HBGK 壁付用下ガイド ローラー付

床にガイドを取り付けできない場合に壁へ取り付ける下ガイド。
※壁取り付け専用です。
扉への取り付け、連動用引戸金具およびストッパーとしての使用はできません。扉は枠もしくは専用ストッパーに先に当てるようにしてください。

●材料　鋼/ ポリアセタール（POM）
●仕上　有色クロメート処理/ライトブラウン
付属ねじ　十字穴付皿タッピンねじ3.5 × 30　3 本
