長さ1500mm以上は代引き不可、日時指定不可です。

【仕様バリエーション】

• ATOM　AFDシステム　標準AFD-2950はこちら
• ATOM　AFDシステム　AFD-2750-K(直付／薄扉用吊り車)はこちら
• ATOM　AFDシステム　ソフトクローズ[FC-2950-K-H]はこちら
• ATOM　AFDシステム　2wayソフトクローズ[FCX-2950-K]はこちら
• ATOM　AFDシステム　2wayソフトクローズ ロングストローク[FCX-2950-K-H-L]はこちら

金具の使用場所

使用条件

• 一般住宅屋内用木製引戸(浴室には使用できません)
• 戸が閉まる約50mm手前でソフトクローズが作動します
• 戸の跳ね上がり抑制機能を搭載しています
• ソフトクローズ上部吊り車を戸先と戸尻の両方に取り付けることもできます

引戸の総質量	30kg以下（引戸1枚）
引戸の厚さ	24ｍｍ以上
引戸の幅	両側：740mm以上 片側：440mm以上
使用温度範囲	5℃～40℃
クローズ速度調整	調整できません

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

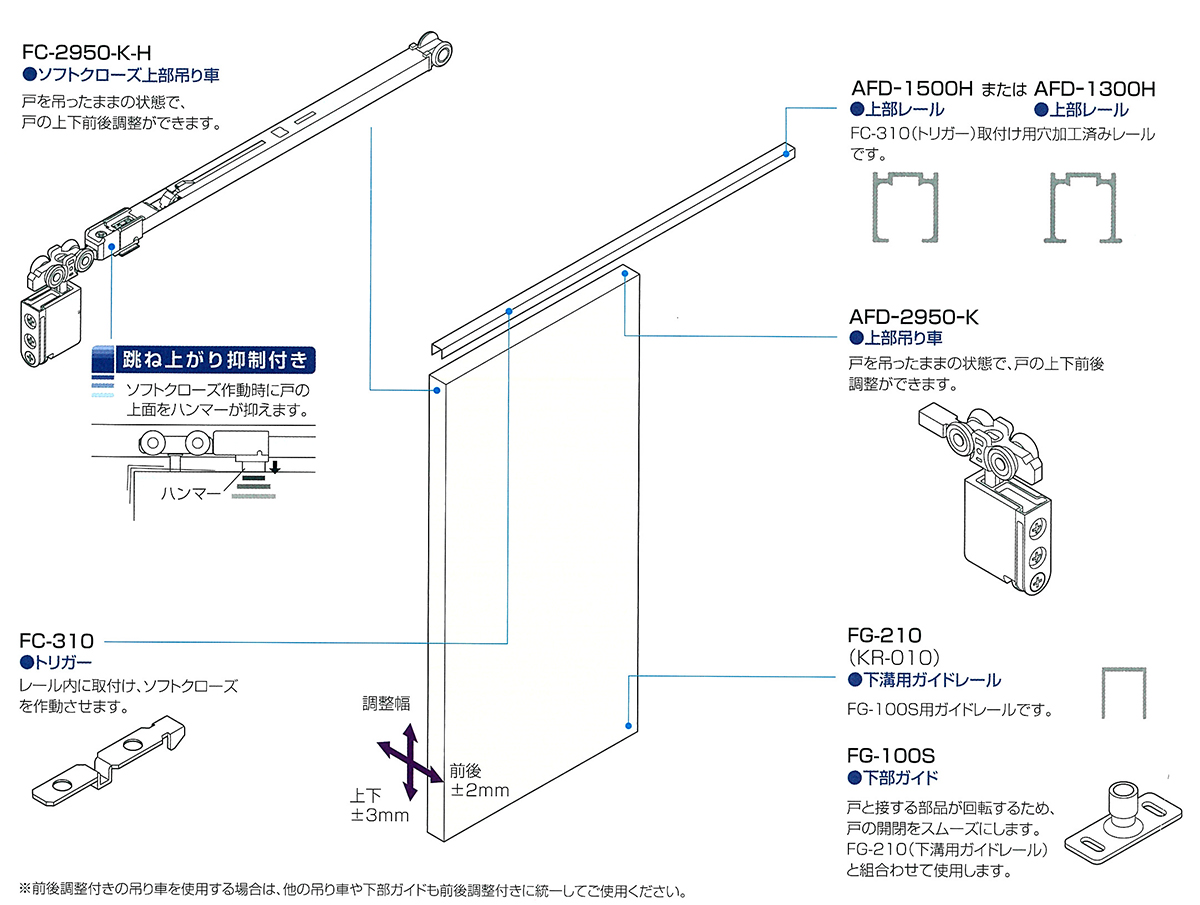

標準使用例

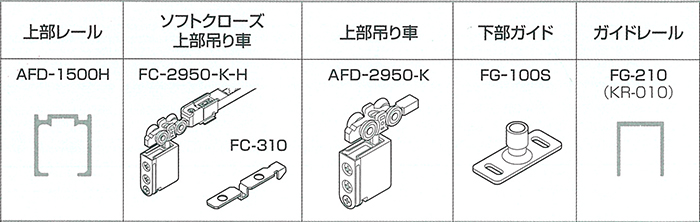

部品		1本引き	2本引違い
上部レール ※どちらか選択	①AFD-1500H ①AFD-1300H(掘込用ツバ付)	1本	2本
ソフトクローズ側 上部吊り車	②FC-2950-K-H ③FC-310	1セット	2セット
上部吊り車(金属ベアリング入)	④AFDｰ2950-K	1ヶ	2ヶ
下部ガイド	⑤FG-100S	1ヶ	2ヶ
下溝用ガイドレール	⑥FG-210	1本	2本

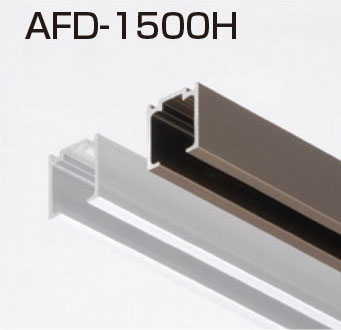

①上部レール　AFD-1500H

片側に、FC-310（トリガー）取付け用φ5.5穴加工済みレールです。

材質	アルミ押出し材
仕上げ	シルバー、アンバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

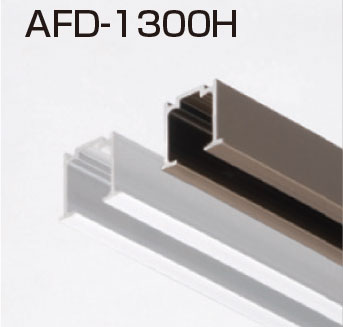

①掘込用(ツバ付)上部レール　AFD-1300H

片側に、FC-310（トリガー）取付け用φ5.5穴加工済みレールです。

材質	アルミ押出し材
仕上げ	シルバー、アンバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

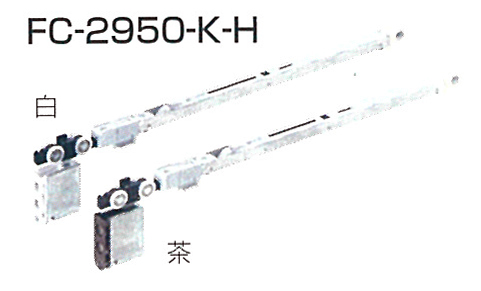

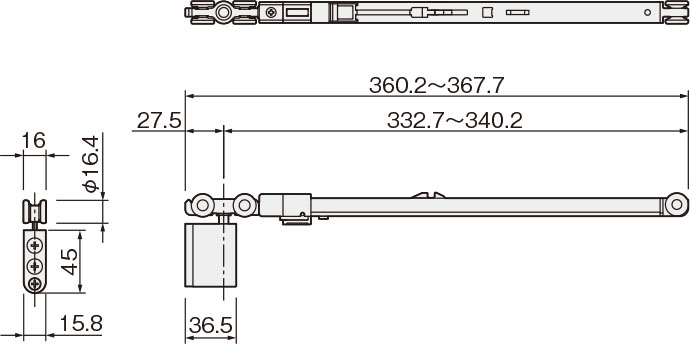

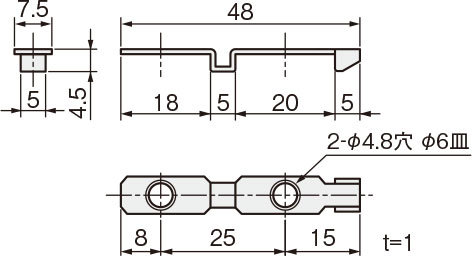

②ソフトクローズ上部吊り車　FC-2950-K-H／③トリガー　FC-310

戸を吊ったままの状態で、戸の上下前後調整ができます。 FC-310はFC-2950-K-Hに添付されています。レール内に取付け、ソフトクローズを作動させます。

ベアリング	金属ベアリング
材　質	本　体：POM、PA66複合材、鋼、ステンレス鋼 カップ：亜鉛合金 車　輪：POM、鋼
仕上げ	ホルダー部：茶、白 跳ね上がり抑制部：グレー
結合ねじ	＋皿小ねじ4×15　1本
添付ねじ	＋なべタッピンねじ 3.5×30　2本

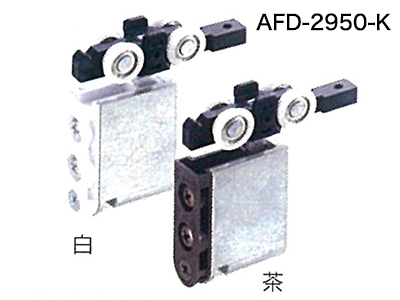

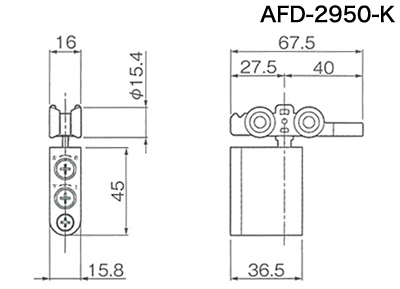

④上部吊り車(金属ベアリング入)　AFD-2950-K

戸を吊ったままの状態で、戸の上下前後調整ができます。 AFD-2950-Kは金属ベアリング入りですので走行がより滑らかです。

ベアリング	金属ベアリング
材　質	本　体：POM、PA66複合材、鋼 カップ：亜鉛合金 車　輪：POM、鋼(AFD-2950-K)
仕上げ	茶、白
結合ねじ	＋皿小ねじ4×15　1本
添付ねじ	＋なべタッピンねじ3.5×30　2本

⑤下部ガイド　FG-100S

戸と接する部品が回転するため、戸の開閉をスムーズにします。 FG-210(下溝用ガイドレール)と組み合わせて使用します。 前後調整には専用工具AFD-600が必要になります。

材　質	鋼、SUS430、POM
仕上げ	スズコバルトメッキ、白
添付品	＋六角(対辺7)タッピングねじ4×16　2本

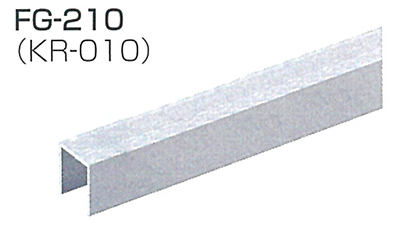

⑥下溝用ガイドレール　FG-210 1000mm

FG-100S専用ガイドレールです。

材　質	アルミ押出し材
仕上げ	シルバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	穴数4 両端より30mm、約313mm間隔
