【仕様バリエーション】

• ATOM　AFDシステム　標準AFD-2950はこちら
• ATOM　AFDシステム　AFD-2750-K(直付／薄扉用吊り車)はこちら
• ATOM　AFDシステム　ソフトクローズ[FC-2950-K-H]はこちら
• ATOM　AFDシステム　2wayソフトクローズ[FCX-2950-K]はこちら
• ATOM　AFDシステム　2wayソフトクローズ ロングストローク[FCX-2950-K-H-L]はこちら

金具の使用場所

使用条件

• • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 「2wayソフトクローズ上部吊り車」1つで、開閉どちら側でも枠より約90mm手前で、ソフトクローズが作動します
  • 戸先側のみ、戸の跳ね上がり抑制機能を搭載しています

引戸の総質量	30kg以下（引戸1枚）
引戸の厚さ	24ｍｍ以上
引戸の幅	590mm以上
使用温度範囲	5℃～40℃
クローズ速度調整	調整できません

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

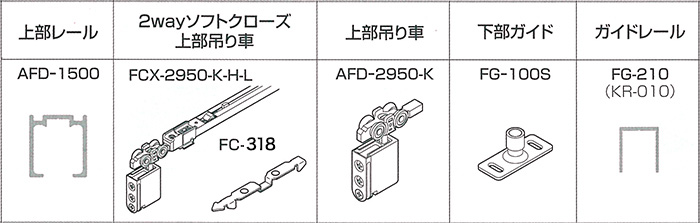

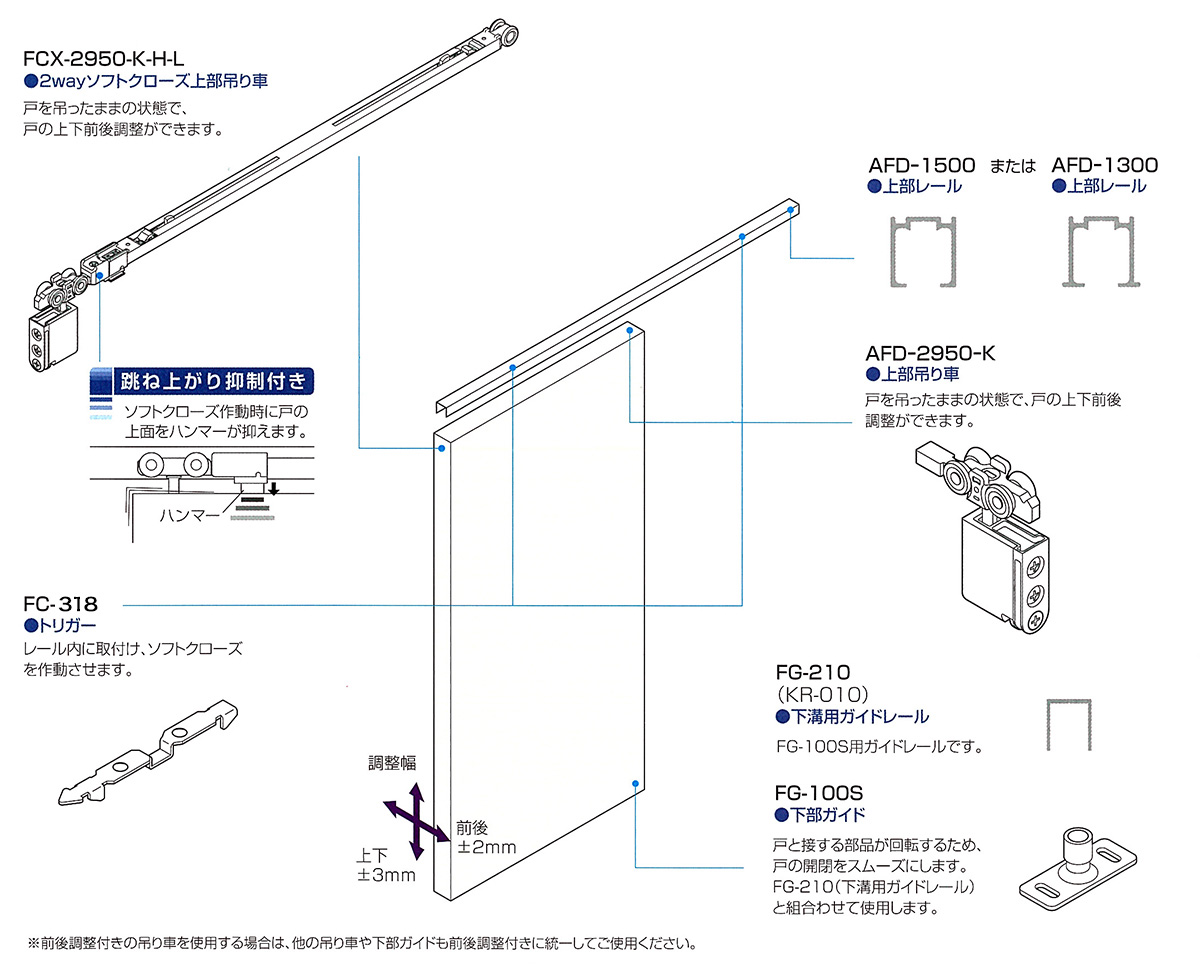

標準使用例

部品		1本引き	2本引違い
上部レール ※どちらか選択	①AFD-1500 ①AFD-1300(掘込用ツバ付)	1本	2本
ソフトクローズ側 上部吊り車	②FCX-2950-K-H-L ③FC-318	1セット	2セット
上部吊り車	④AFDｰ2950-K	1ヶ	2ヶ
下部ガイド	⑤FG-100S	1ヶ	2ヶ
下溝用ガイドレール	⑥FG-210	1本	2本

①上部レール　AFD-1500

レール長さ：1820mm

材質	アルミ押出し材
仕上げ	シルバー、アンバー、ホワイト
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

①掘込用(ツバ付)上部レール　AFD-1300

レール長さ：1820mm

材質	アルミ押出し材
仕上げ	シルバー、アンバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

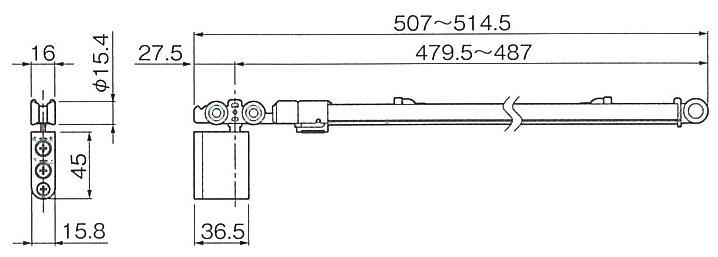

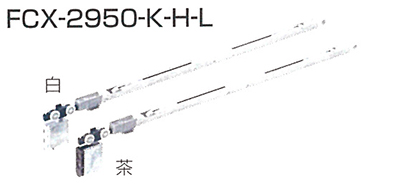

②2wayソフトクローズ上部吊り車　FCX-2950-K-H-L／③トリガー　FC-318

戸を吊ったままの状態で、戸の上下前後調整ができます。 FC-318はFCX-2950-K-H-Lに添付されています。レール内に取付け、ソフトクローズを作動させます。

ベアリング	金属ベアリング
材　質	本　体：POM、PA66複合材、鋼、ステンレス鋼 カップ：亜鉛合金 車　輪：POM、鋼
仕上げ	茶、白
結合ねじ	＋皿小ねじ4×15　1本
添付ねじ	＋なべタッピンねじ 3.5×30　2本
FC-318付属品	[材 質]ステンレス鋼 [添付品]＋皿子頭タッピンねじ4×16 2本

④上部吊り車(金属ベアリング入)　AFD-2950-K

戸を吊ったままの状態で、戸の上下前後調整ができます。 AFD-2950-Kは金属ベアリング入りですので走行がより滑らかです。

ベアリング	金属ベアリング
材　質	本　体：POM、PA66複合材、鋼 カップ：亜鉛合金 車　輪：POM、鋼(AFD-2950-K)
仕上げ	茶、白
結合ねじ	＋皿小ねじ4×15　1本
添付ねじ	＋なべタッピンねじ3.5×30　2本

⑤下部ガイド　FG-100S

戸と接する部品が回転するため、戸の開閉をスムーズにします。 FG-210(下溝用ガイドレール)と組み合わせて使用します。 前後調整には専用工具AFD-600が必要になります。

材　質	鋼、SUS430、POM
仕上げ	スズコバルトメッキ、白
添付品	＋六角(対辺7)タッピングねじ4×16　2本

⑥下溝用ガイドレール　FG-210 1000mm

FG-100S専用ガイドレールです。

材　質	アルミ押出し材
仕上げ	シルバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	穴数4 両端より30mm、約313mm間隔
