長さ1500mm以上は代引き不可、日時指定不可です。

【仕様バリエーション】

• ATOM　AFDシステム　標準AFD-2950はこちら
• ATOM　AFDシステム　AFD-2750-K(直付／薄扉用吊り車)はこちら
• ATOM　AFDシステム　ソフトクローズ[FC-2950-K-H]はこちら
• ATOM　AFDシステム　2wayソフトクローズ[FCX-2950-K]はこちら
• ATOM　AFDシステム　2wayソフトクローズ ロングストローク[FCX-2950-K-H-L]はこちら

金具の使用場所

使用条件

• 一般住宅屋内用木製引戸(浴室には使用できません)
• 戸の上面に直付け可能な、上部吊り車です。
• 掘込みが不要なため、薄い戸厚の設計が可能です。

引戸の総質量	30kg以下(引戸1枚)
引戸の厚さ	17mm以上

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

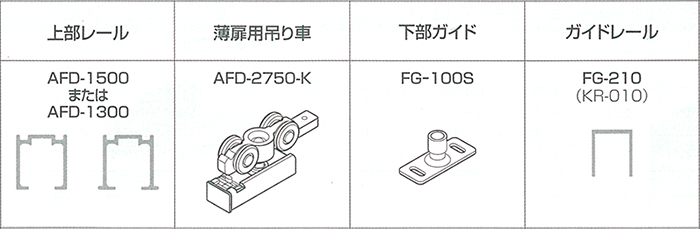

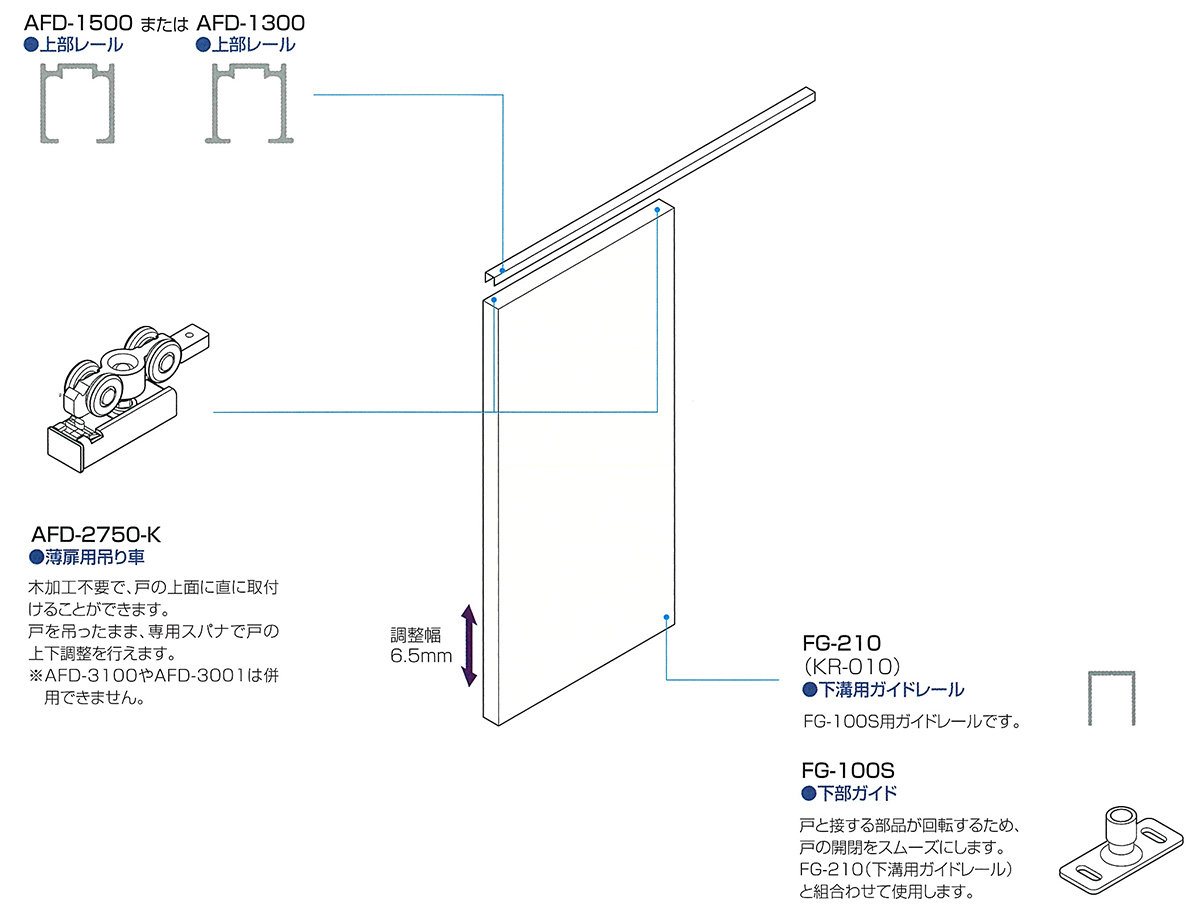

標準使用例

部品		1本引き	2本引違い
上部レール	①AFD-1500 ①AFD-1300(掘込用ツバ付) ※どちらか選択	1本	2本
薄扉用吊り車	②AFD-2750-K	2ヶ	4ヶ
下部ガイド	③FG-100S	1ヶ	2ヶ
下溝用ガイドレール	④FG-210	1本	2本

①上部レール　AFD-1500

材質	アルミ押出し材
仕上げ	シルバー、アンバー、ホワイト
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

①掘込用(ツバ付)上部レール　AFD-1300

材質	アルミ押出し材
仕上げ	シルバー、アンバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

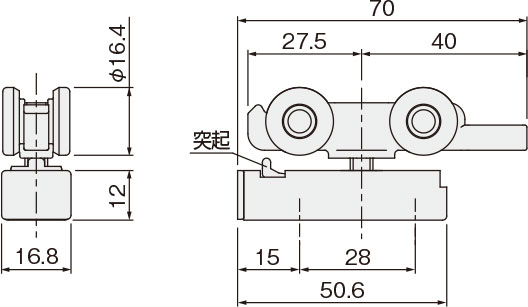

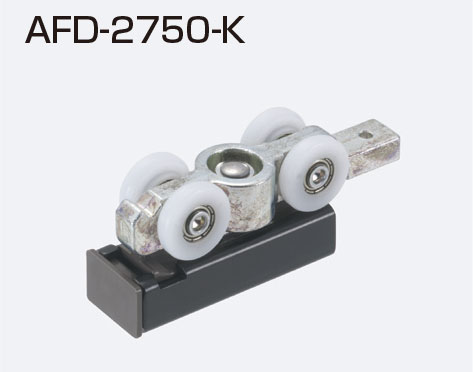

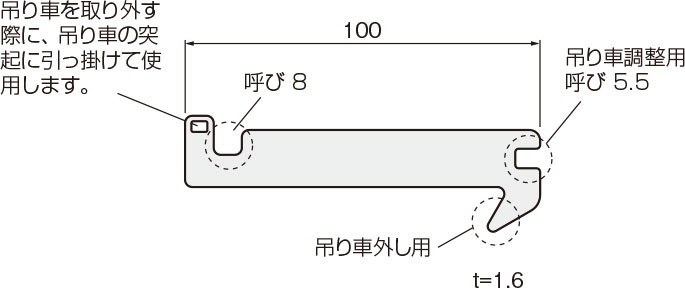

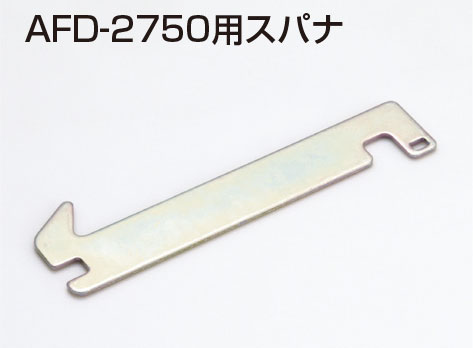

②薄扉用吊り車　AFD-2750-K

ベアリング	金属ベアリング
材　質	本　体：PBT、鋼 カップ：鋼 車　輪：POM、鋼
仕上げ	カップ：黒塗装
添付ねじ	＋皿タッピンねじ4×25　2本

③下部ガイド　FG-100S

材　質	鋼、SUS430、POM
仕上げ	スズコバルトメッキ、白
添付品	＋六角(対辺7)タッピングねじ4×16　2本

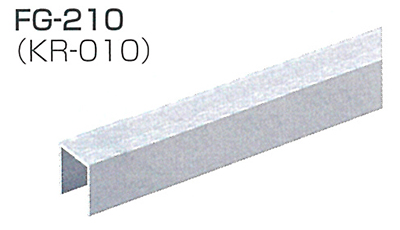

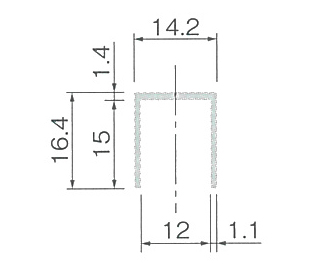

④下溝用ガイドレール　FG-210 1000mm

材　質	アルミ押出し材
仕上げ	シルバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	穴数4 両端より30mm、約313mm間隔
