ATOM　HRシステム　ソフトクローズ[FC-292-K-H]

長さ1500mm以上は代引き不可、日時指定不可です。
【仕様バリエーション】

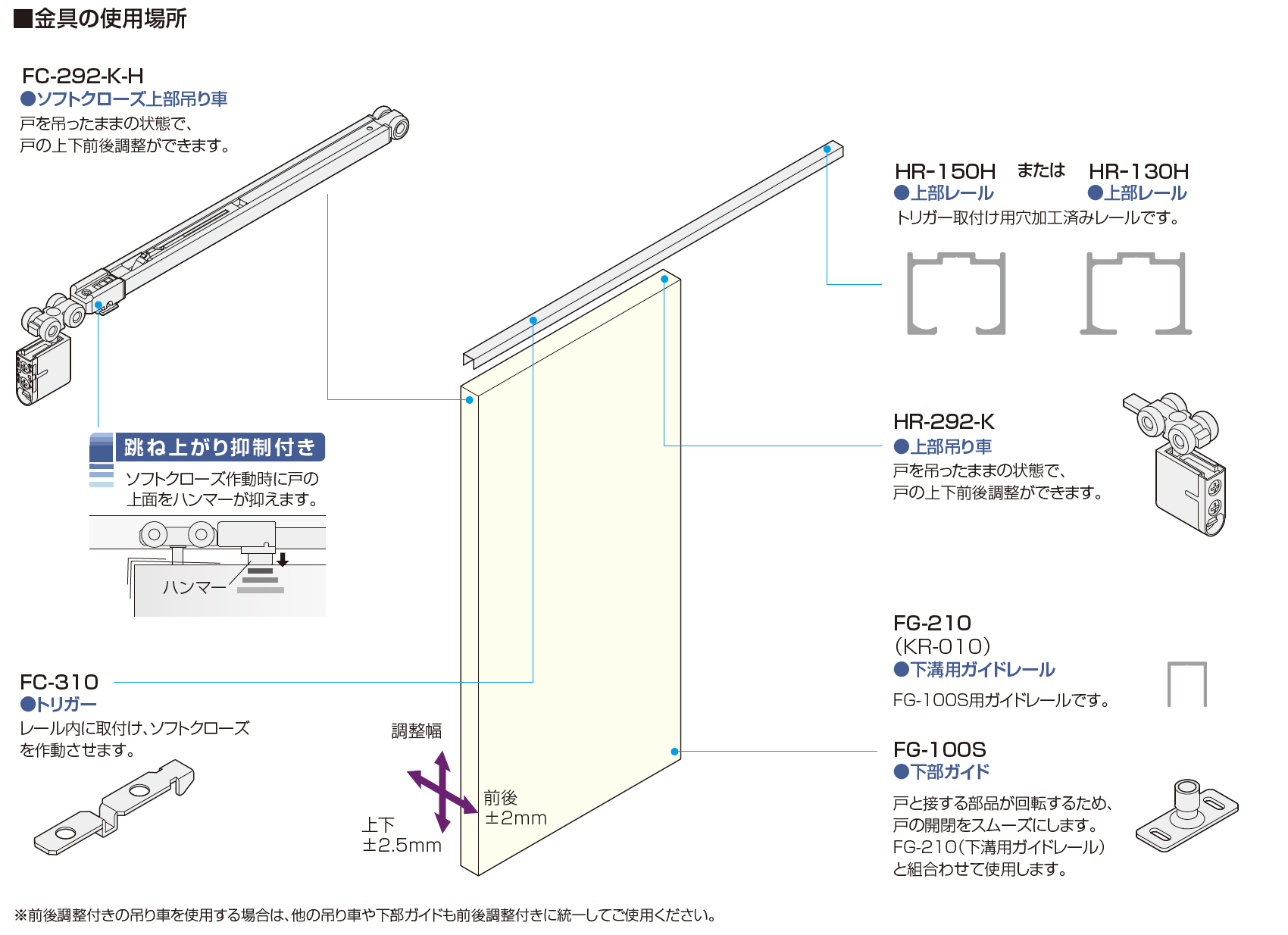

金具の使用場所

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 戸が閉まる手前でソフトクローズが作動します。
  • 戸の跳ね上がり抑制機能を搭載しています。
  • 戸先側と戸尻側に1セットずつ取付けて、開閉両方に使用することもできます。(最小戸幅=790mm)
引戸の総質量 30kg以下（引戸1枚）
引戸の厚さ 24ｍｍ以上
使用温度範囲 5℃～40℃
クローズ速度調整 調整できません
※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

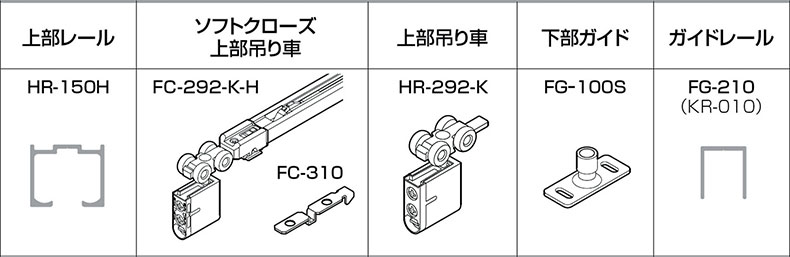

標準使用例

部品 1本引き 2本引違い
上部レール
※どちらか選択		 ①HR-150H
①HR-130H		 1本 2本
ソフトクローズ側
上部吊り車		 ②FC-292-K-H
③FC-310		 1セット 2セット
上部吊り車(金属ベアリング入) ④HRｰ292-K 1ヶ 2ヶ
下部ガイド ⑤FG-100S 1ヶ 2ヶ
下溝用ガイドレール ⑥FG-210 1本 2本
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]

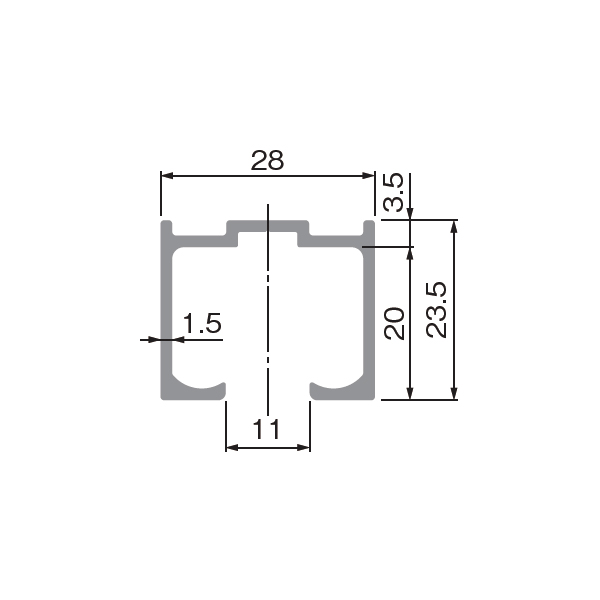

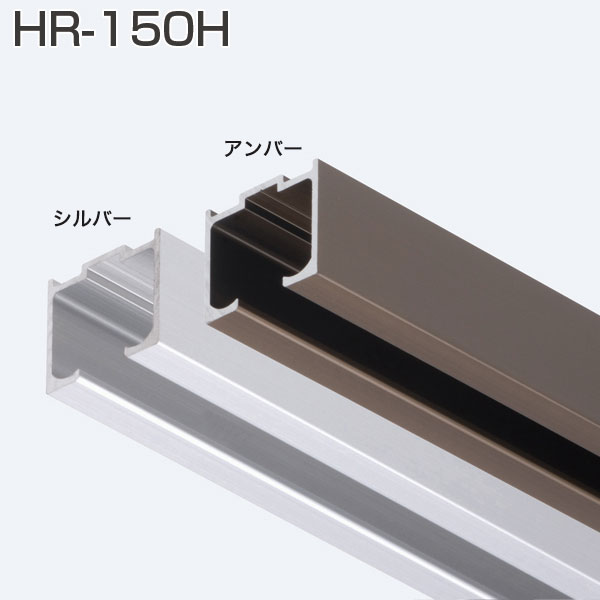

片側に、FCX-292-K-H・FC-292-K-H用トリガー取付け用φ5.5穴加工済みレールです。
レール長さ：1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
商品名
入数
価格
購入数
HR-150H　シルバー
1本
1,940
日時指定・代引き不可
HR-150H　アンバー
1本
2,020
日時指定・代引き不可
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]

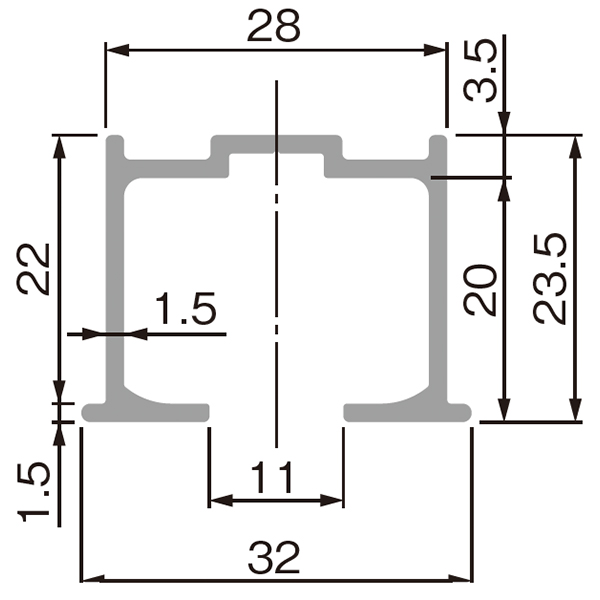

トリガー取付け用穴加工済みレールです。片側に、FCX-292-K-H・FC-292-K-H用トリガー取付け用φ5.5穴加工済みレールです。
レール長さ：1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
商品名
入数
価格
購入数

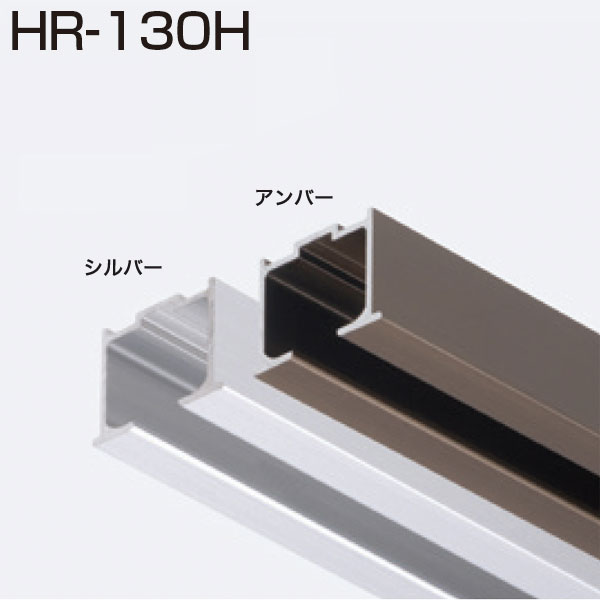

HR-130H　シルバー
1本
2,320
日時指定・代引き不可
HR-130H　アンバー
1本
2,400
日時指定・代引き不可
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]

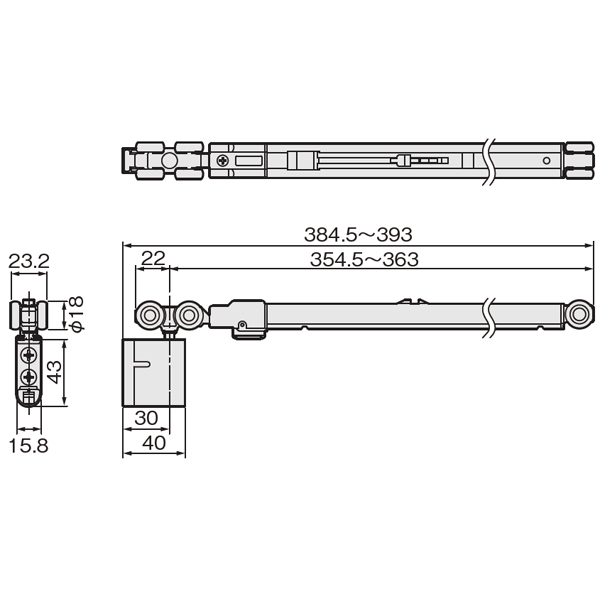

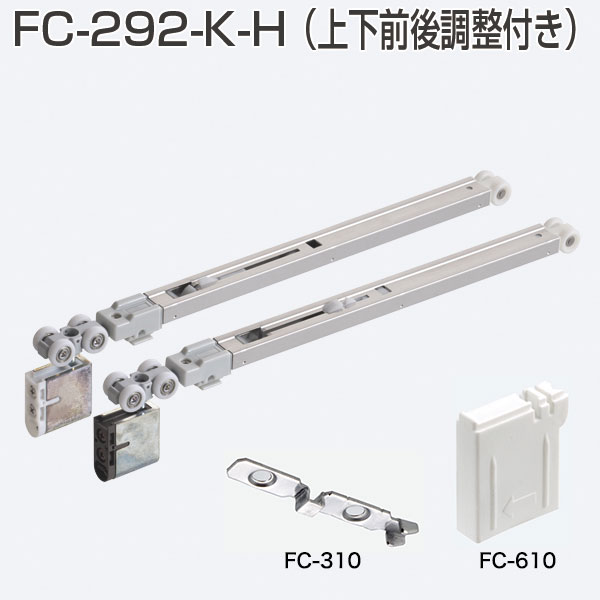

HRシリーズ FC-292-K-H ソフトクローズ上部吊り車 (上下前後調整付き)
戸を吊ったままの状態で、FC-292-K-Hは戸の上下前後調整ができます。
FC-310はFC-292-K-Hに添付されています。レール内に取付け、ソフトクローズを作動させます。

ベアリング 金属ベアリング
材　質 本　体：PA66、PBT、鋼、ステンレス鋼
カップ：亜鉛合金
車　輪：POM、鋼
仕上げ ホルダー部：DG色、ホワイト
跳ね上がり抑制部：グレー
添付ねじ +なべタッピンねじ 3.5×25　3本
商品名
入数
価格
購入数
FC-292-K-H　DG色＋FC-310
1個
5,210
FC-292-K-H　ホワイト＋FC-310
1個
5,250
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]

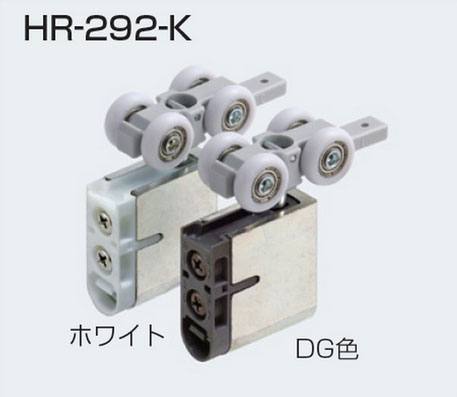

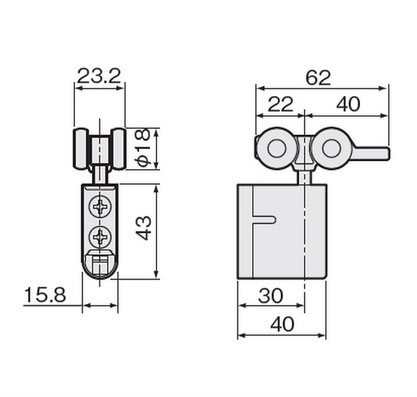

戸を吊ったままの状態で、戸の上下前後調整ができます。

ベアリング 金属ベアリング
材　質 本　体：PA66、PBT、鋼
カップ：亜鉛合金
車　輪：POM、鋼
仕上げ DG色、ホワイト
添付ねじ +なべタッピンねじ 3.5×25　3本
商品名
入数
価格
購入数
HR-292-K(金属ベアリング入)　DG色
1個
1,710
HR-292-K(金属ベアリング入)　白色
1個
1,750
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
戸と接する部品が回転するため、戸の開閉をスムーズにします。 FG-210(下溝用ガイドレール)と組み合わせて使用します。 前後調整には専用工具AFD-600が必要になります。

材　質 鋼、SUS430、POM
仕上げ スズコバルトメッキ、白
添付品 ＋六角(対辺7)タッピングねじ4×16　2本
商品名
入数
価格
購入数
FG-100S
1個
230
専用工具AFD-600
1個
130
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
ATOM　HRシステム　ソフトクローズ[FC-292-K-H]
FG-100S専用ガイドレールです。

材　質 アルミ押出し材
仕上げ シルバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 穴数4
両端より30mm、約313mm間隔
商品名
入数
価格
購入数
FG-210
1本
920
