長さ1500mm以上は代引き不可、日時指定不可です。

【仕様バリエーション】

• ATOM　HRシステム　標準HR-292-Kはこちら
• ATOM　HRシステム　直付け吊り車HR-275-Kはこちら
• ATOM　HRシステム　ソフトクローズ[FC-292-K-H]はこちら
• ATOM　HRシステム　2wayソフトクローズ[FCX-292-K]はこちら

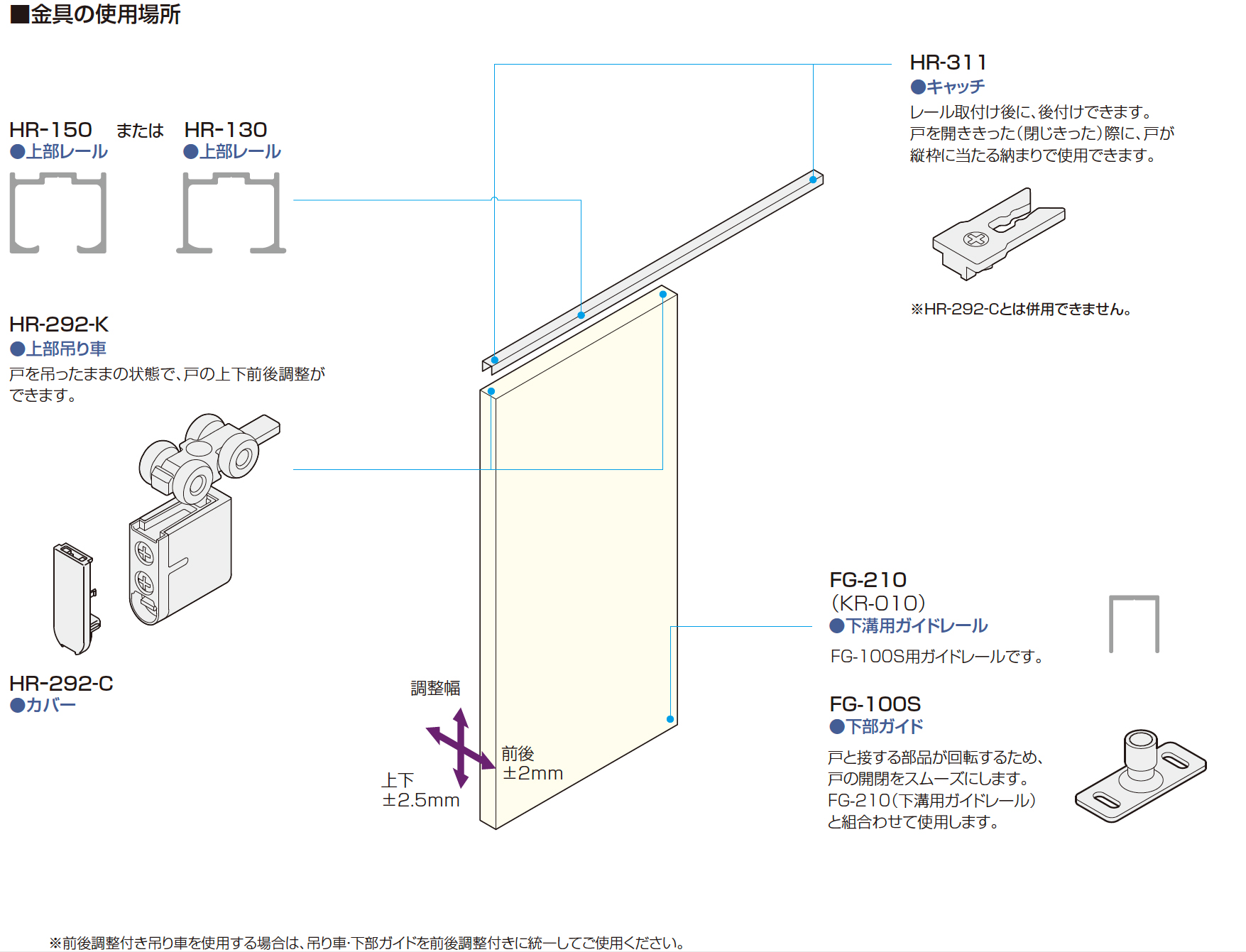

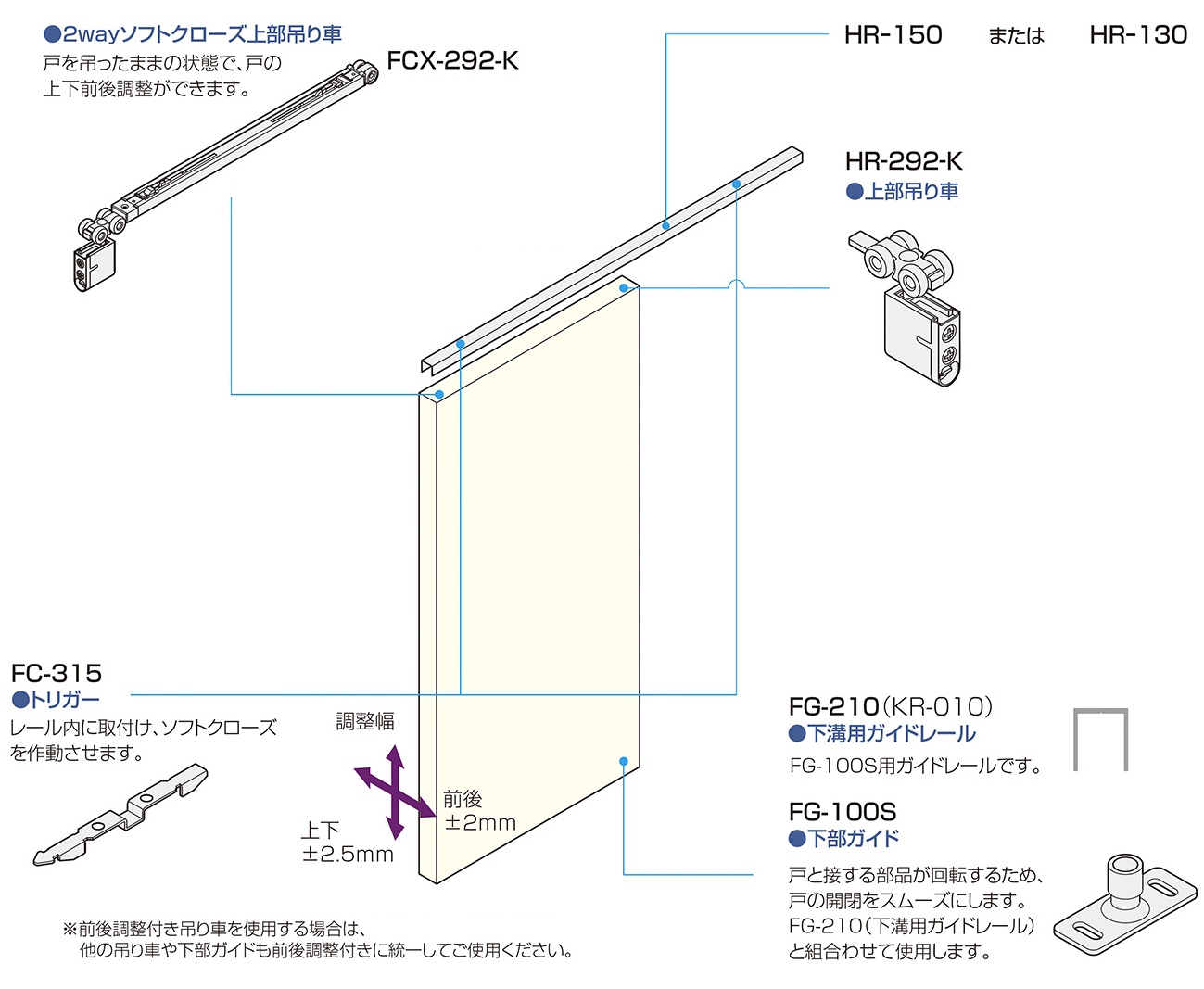

金具の使用場所

使用条件

• 一般住宅屋内用木製引戸(浴室には使用できません)
• 「2wayソフトクローズ上部吊り車」1つで、開閉どちら側でも枠より手前、約50mmからソフトクローズが作動します。

引戸の総質量	40kg以下（引戸1枚）
引戸の厚さ	24ｍｍ以上
引戸の幅	500mm以上
使用温度範囲	5℃～40℃
クローズ速度調整	調整できません

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

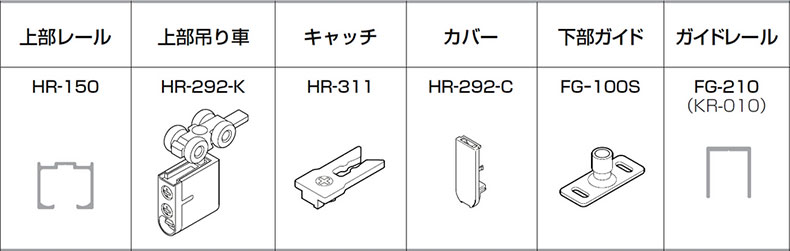

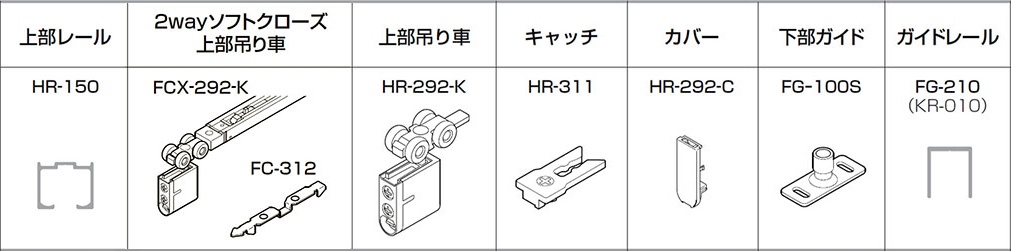

標準使用例

部品		1本引き	2本引違い
上部レール ※どちらか選択	①HR-150 ①HR-130	1本	2本
2wayソフトクローズ 上部吊り車	②FCX-292-K ③FC-312	1セット	2セット
上部吊り車	④HRｰ292-K	1ヶ	2ヶ
下部ガイド	⑤FG-100S	1ヶ	2ヶ
下溝用ガイドレール	⑥FG-210	1本	2本

①上部レール　HR-150

レール長さ：1800mm

材質	アルミ押出し材
仕上げ	シルバー、アンバー、ホワイト
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	300mm

①上部レール　HR-130

レール長さ：1800mm

材質	アルミ押出し材
仕上げ	シルバー、アンバー
ねじ穴	φ5.5穴、φ7.5皿

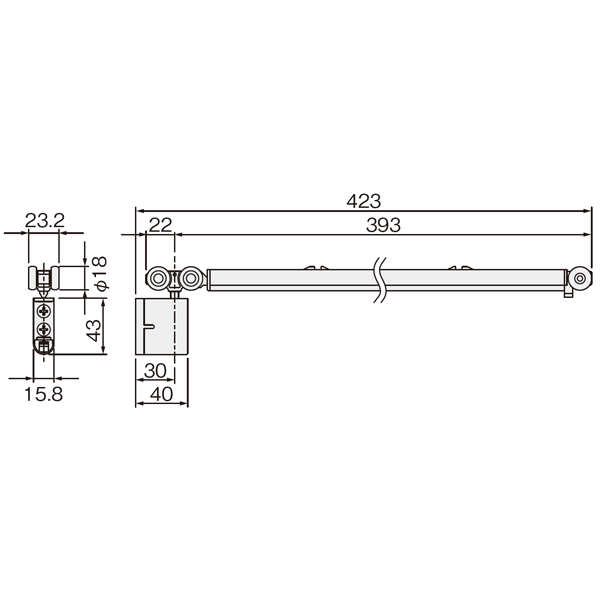

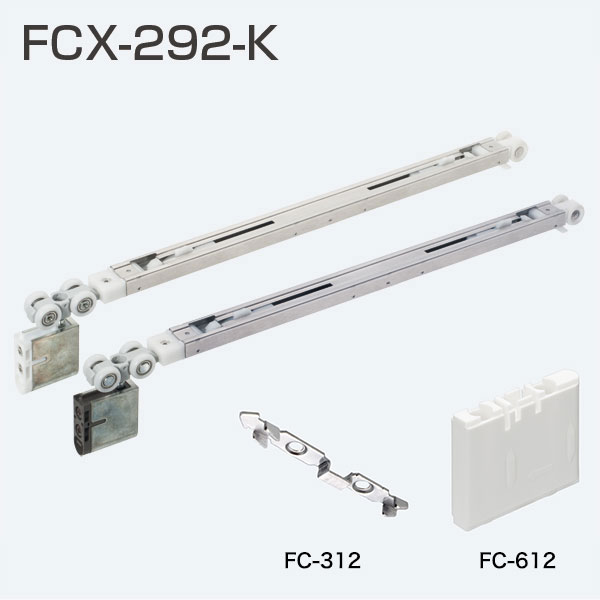

②2wayソフトクローズ上部吊り車　FCX-292-K／③トリガー　FC-312

ベアリング	金属ベアリング
材　質	本　体：PA66、PBT、鋼、ステンレス鋼 カップ：亜鉛合金 車　輪：POM、鋼
仕上げ	DG色、ホワイト
添付ねじ	+なべタッピンねじ 3.5×30　3本

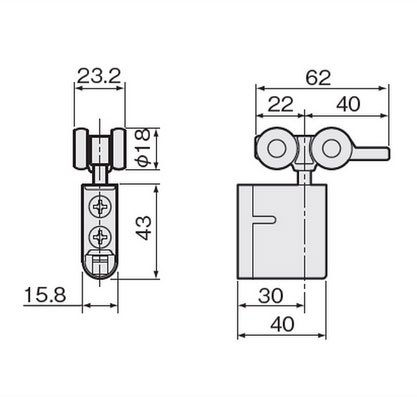

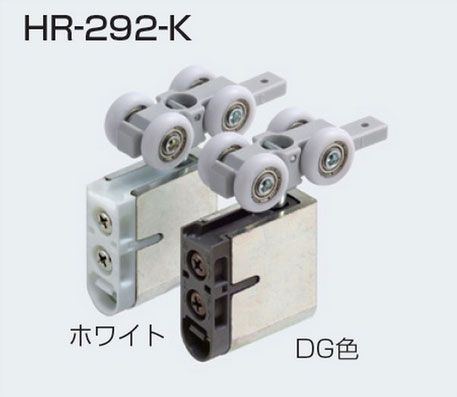

④上部吊り車(金属ベアリング入)　HR-292-K

ベアリング	金属ベアリング
材　質	本　体：PA66、PBT、鋼 カップ：亜鉛合金 車　輪：POM、鋼
仕上げ	DG色、ホワイト
添付ねじ	+なべタッピンねじ 3.5×25　3本

⑤下部ガイド　FG-100S

戸と接する部品が回転するため、戸の開閉をスムーズにします。 FG-210(下溝用ガイドレール)と組み合わせて使用します。 前後調整には専用工具AFD-600が必要になります。

材　質	鋼、SUS430、POM
仕上げ	スズコバルトメッキ、白
添付品	＋六角(対辺7)タッピングねじ4×16　2本

⑥下溝用ガイドレール　FG-210 1000mm

FG-100S専用ガイドレールです。

材　質	アルミ押出し材
仕上げ	シルバー
ねじ穴	φ5.5穴、φ7.5皿
ねじ穴間隔	穴数4 両端より30mm、約313mm間隔
