ATOM　HRシステム　直付け吊り車HR-275-K

長さ1500mm以上は代引き不可、日時指定不可です。
【仕様バリエーション】

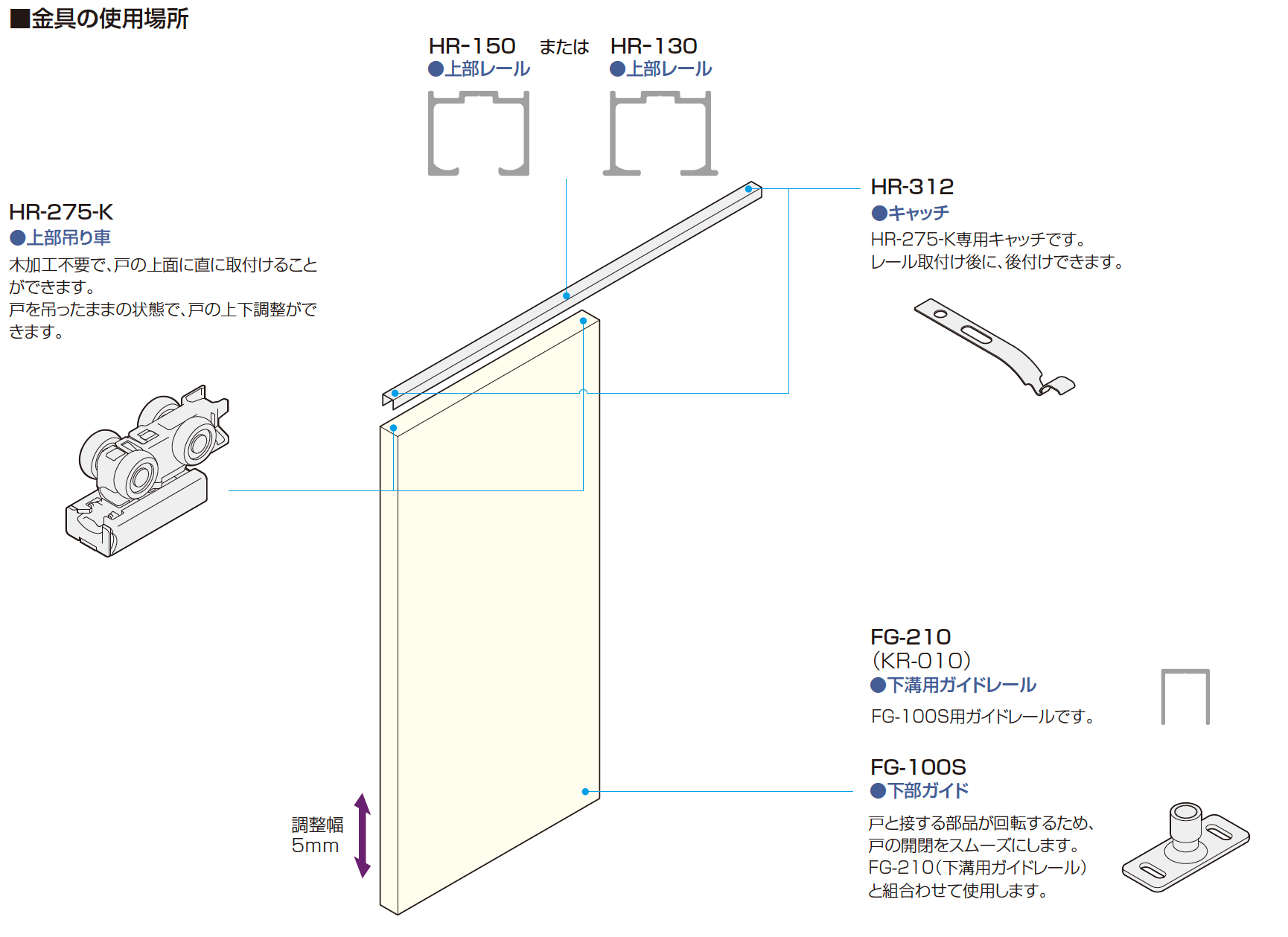

金具の使用場所

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 戸の上面に直付け可能な、上部吊り車です。
  • 掘込みが不要なため、薄い戸厚の設計が可能です。
  • ＋ドライバーで上下調整ができます。
引戸の総質量 30kg以下(引戸1枚)
引戸の厚さ 22mm以上
※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

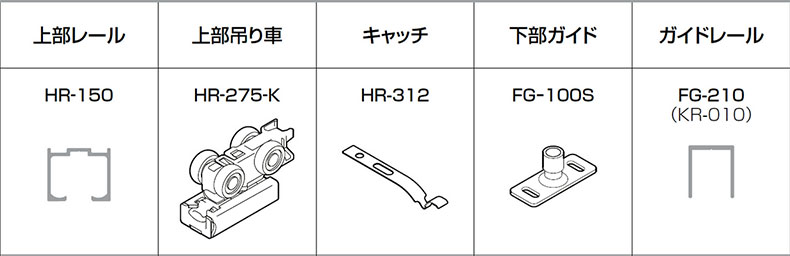

標準使用例

部品 1本引き 2本引違い
上部レール ①HR-150
①HR-130
※どちらか選択		 1本 2本
直付け吊り車 ②HR-275-K 2ヶ 4ヶ
キャッチ ③HR-312 2ヶ 4ヶ
下部ガイド ④FG-100S 1ヶ 2ヶ
下溝用ガイドレール ⑤FG-210 1本 2本
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K
レール長さ：1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー、ホワイト
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
商品名
入数
価格
購入数
HR-150　シルバー
1本
1,900
日時指定・代引き不可
HR-150　アンバー
1本
1,980
日時指定・代引き不可
HR-150　ホワイト
1本
2,440
日時指定・代引き不可
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K
レール長さ：1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
商品名
入数
価格
購入数
HR-130　シルバー
1本
2,320
日時指定・代引き不可
HR-130　アンバー
1本
2,400
日時指定・代引き不可
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K

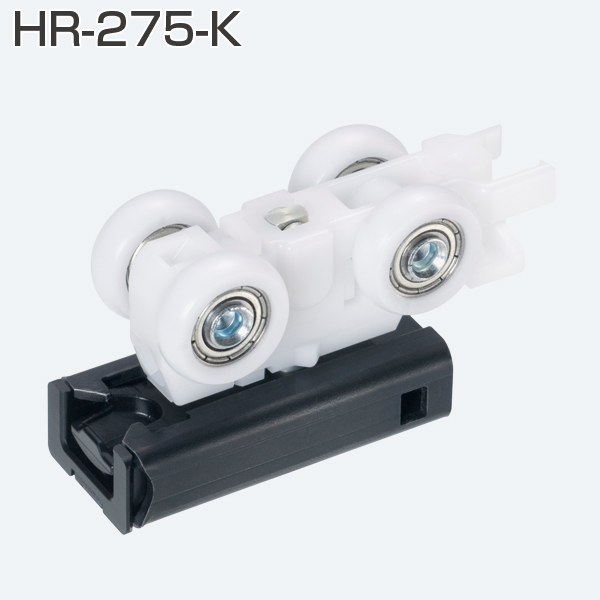

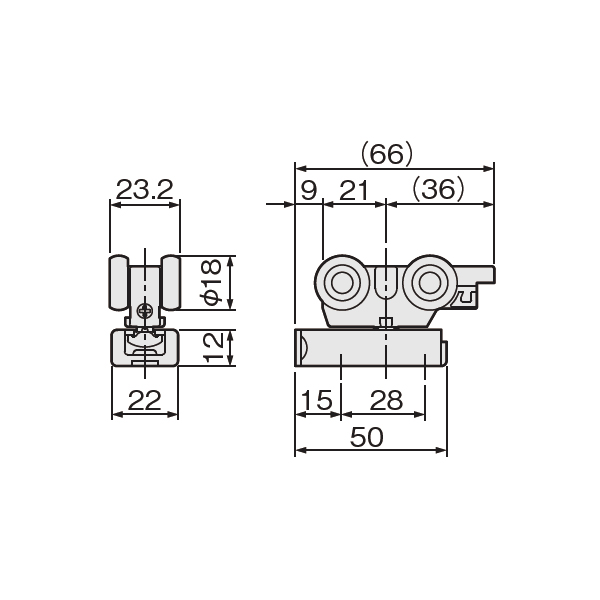

木加工不要で、戸の上面に直に取付けることができます。戸を吊ったまま、＋ドライバーで戸の上下調整ができます。
※HR-311は併用できません。

ベアリング 金属ベアリング
材　質 本　体：POM
カップ：鋼
車　輪：POM、鋼
仕上げ 黒亜鉛メッキ
添付ねじ ＋トラスタッピンねじ 3.5×30　3本
商品名
入数
価格
購入数
HR-275-K
1個
1,520
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K

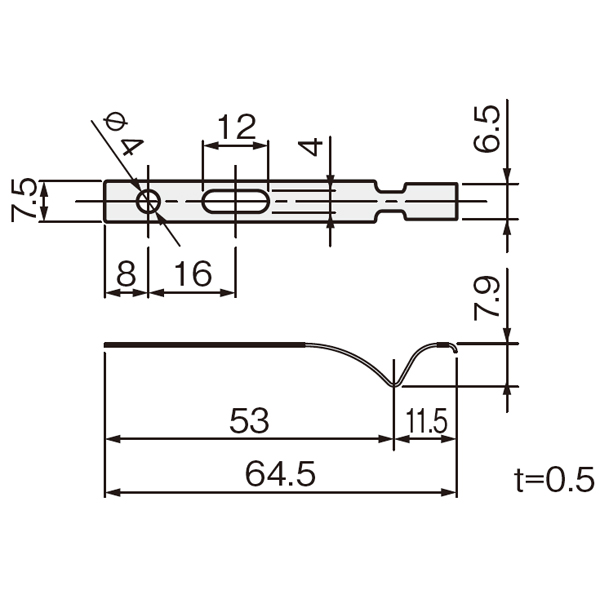

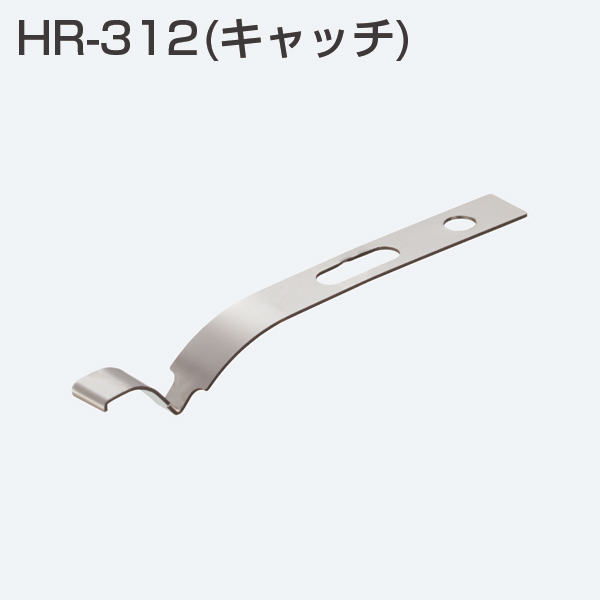

HR-275-K専用キャッチです。レール取付け後に、後付けできます。。

材　質 ステンレス鋼
添付ねじ ＋トラスタッピンねじ3.5×20　2本
商品名
入数
価格
購入数
HR-312
1個
140
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K
戸と接する部品が回転するため、戸の開閉をスムーズにします。 FG-210(下溝用ガイドレール)と組み合わせて使用します。 前後調整には専用工具AFD-600が必要になります。

材　質 鋼、SUS430、POM
仕上げ スズコバルトメッキ、白
添付品 ＋六角(対辺7)タッピングねじ4×16　2本
商品名
入数
価格
購入数
FG-100S
1個
230
専用工具AFD-600
1個
130
ATOM　HRシステム　直付け吊り車HR-275-K
ATOM　HRシステム　直付け吊り車HR-275-K
FG-100S専用ガイドレールです。

材　質 アルミ押出し材
仕上げ シルバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 穴数4
両端より30mm、約313mm間隔
商品名
入数
価格
購入数
FG-210
1本
920
